MAX9618

シングル/デュアルSC70、ゼロドリフト、高効率、1.5MHzオペアンプ、RRIO内蔵

すべて表示 showmore-icon

SC70パッケージ、超低電力、ゼロドリフト高精度オペアンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.8)
Documentation すべてのドキュメントを表示
SPICEモデル MAX9618 SPICE Macro Model Download 2.59KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.16
特長
  • バッテリ寿命を延長
    • 低自己消費電流：59µA
    • 単一電源電圧範囲：1.8V～5.5V
    • 省電力シャットダウンモード(MAX9619)
  • 広範囲の高精度アプリケーションに対応
    • 超低入力オフセット電圧：10µV (max)
    • 超低入力バイアス電流：10pA
    • ユニティゲイン安定
    • 0.42µVP-P (0.1Hz～10Hz時)
    • GBW：1.5MHz
    • 42nV/√Hz (1kHz時)
    • レール･ツー･レール入力/出力
  • 基板スペースの削減

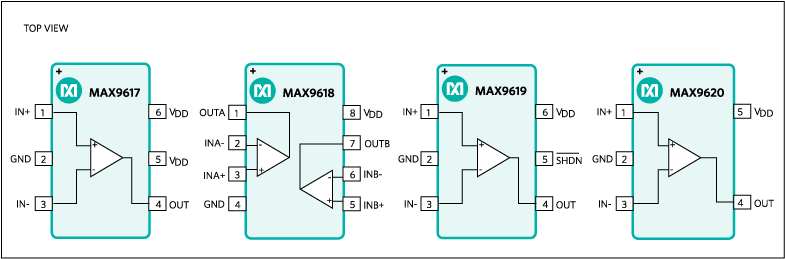

    • 5ピンSC70 (MAX9620)、6ピンSC70 (MAX9617/MAX9619)、および8ピンSC70 (MAX9618)パッケージ
製品概要
show more Icon

MAX9617～MAX9620は、低電力、ゼロドリフトオペアンプで、省スペースのSC70パッケージで提供されています。これらの製品は、ポータブル民生、医療、および産業アプリケーション用に設計されています。

MAX9617～MAX9620は、レイルトゥレイルCMOS入力および出力、わずか59µAの消費電流での1.5MHz GBW、および全時間と温度で10µV (max)ゼロドリフト入力オフセット電圧を備えています。ゼロドリフト機能は、CMOS入力オペアンプに通常見られる高い1/fノイズを低減するため、この製品は広範囲の低周波測定アプリケーションに有用です。

MAX9617およびMAX9619は、省スペース2mm x 2mmの6ピンSC70パッケージで提供されています。MAX9619は省電力シャットダウンモードを備えています。MAX9618は、2mm x 2mmの8ピンSC70パッケージで提供されています。MAX9620は、2mm x 2mmの5ピンSC70パッケージで提供されています。各デバイスは、-40℃～+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • バッテリ駆動機器
  • 心臓モニタ
  • ループ駆動システム
  • ポータブル医療機器
  • センサインタフェース
Show More Arrow image
file データシートを表示 (Rev.8)
Documentation すべてのドキュメントを表示
SPICEモデル MAX9618 SPICE Macro Model Download 2.59KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.16
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9618

資料

10
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 10/21/2020
English

MAX9617-MAX9620: Single/Dual SC70, Zero-Drift, High-Efficiency, 1.5MHz Op Amps with RRIO Data Sheet (Rev.8)

PDFファイルを開く

redirect
776.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX9618 Reliability Data redirect icon

155.69K

download

PDFをダウンロード

技術記事

8

PDF Vector

HTML

更新 05/10/2010
English
Important Considerations for Insulin Pump and Portable Medical Designs redirect icon

PDF Vector

HTML

更新 11/16/2010
中国語
胰岛素泵和便携式医疗设备的设计注意事项 redirect icon

PDF Vector

HTML

更新 11/22/2010
日本語
インスリンポンプと携帯型医療機器設計における重要な検討事項 redirect icon

PDF Vector

HTML

更新 06/21/2010
English
Tutorial: Improve Sensor Performance and SNR in Pulse Oximeter Designs redirect icon

PDF Vector

HTML

更新 11/22/2010
日本語
パルス酸素濃度計の設計におけるセンサー性能とSN比を向上 redirect icon

PDF Vector

HTML

更新 05/12/2010
English
Overview of Sensor Signal Paths redirect icon

PDF Vector

HTML

更新 07/08/2010
中国語
传感器信号通道 redirect icon

PDF Vector

HTML

更新 09/10/2010
日本語
センサー信号パスの概要 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 5
show more Icon
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9618AXA+ Single Chip Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9618AXA+T Single Chip Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 3

MAX5216LPT

4～20mAループ駆動トランスミッタのリファレンスデザインの評価キット

zoom

MAX5216LPT

4～20mAループ駆動トランスミッタのリファレンスデザインの評価キット

download icon

ダウンロード

 print icon

印刷
MAX5216LPT
4～20mAループ駆動トランスミッタのリファレンスデザインの評価キット

機能と利点

  • 広入力電源範囲：12V～40V
  • 16ビットデジタルコードを4～20mAループ電流に伝送
  • オフセットおよび利得を設定可能
  • 電流誤差：0.02 % FS以下(+25℃時)
  • 電流誤差：0.1 % FS以下(全温度範囲)
  • 温度範囲：-40℃～+105℃
  • 抵抗によって選択可能な電流制限：30mA ±20%
  • 自己消費電流：200µA (typ)、300µA (max)
  • 入出力が可能なHARTモデム
  • MAXQ622マイクロコントローラ経由の直接USB通信
  • Windows XP、Windows Vista、およびWindows 7 (32ビット)対応のソフトウェア
  • SPIインタフェース端子
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX5216LPTの評価キット(EVキット)は、シングルチャネル、低電力、出力バッファ内蔵、3線式SPIインタフェース16ビットDACのMAX5216、3ppm/℃低電力電圧リファレンスのMAX6133、RRIO内蔵のシングルチャネル、ゼロドリフト高効率オペアンプのMAX9620、および40V超低自己消費電流LDOのMAX15007を活用し、フォルト電流制限機能と入力/出力可能なHART (Highway Addressable Remote Transducer)モデムを備えた、4～20mAループ駆動電流ループトランスミッタの評価を可能にします。このEVキットはWindows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアも備え、このリファレンスデザインの各機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。

アプリケーション

  • 2線式センサー
  • 自動試験装置
  • 自動チューニング
  • 通信システム
  • 利得およびオフセット調整
  • ポータブル計測機器
  • パワーアンプ制御
  • プロセス制御およびサーボループ
  • プログラマブル電圧および電流源

ソフトウェア

pdf icon

ZIP

MAX5216LPT Software GUI Installer Download

133.5 M

MAX9617EVKIT

MAX9617の評価キット

zoom

MAX9617EVKIT

MAX9617の評価キット

download icon

ダウンロード

 print icon

印刷
MAX9617EVKIT
MAX9617の評価キット

機能と利点

  • マルチオペアンプ構成に対応
  • 部品パッドによってサレンキー型フィルタが可能
  • レイルトゥレイル入力/出力
  • 使いやすい0805部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX9617の評価キット(EVキット)は、6ピンSC70パッケージで提供される低電力ゼロドリフトオペアンプのMAX9617を評価するための実証済みのデザインを提供します。このEVキット回路は、非反転アンプとして構成済みですが、いくつかの部品を変更することによって、その他のトポロジにも容易に適応させることができます。低電力、ゼロドリフト、入力オフセット電圧、およびレイルトゥレイル入力/出力段によって、このデバイスは、さまざまな低周波測定アプリケーションに最適です。部品パッドは、0805パッケージに対応しているため、はんだ付けや置換えが容易です。MAX9617のEVキットは、MAX9617AXT+が実装されています。

アプリケーション

  • バッテリ駆動機器
  • 心臓モニタ
  • ループ駆動システム
  • ポータブル医療機器
  • センサインタフェース

MAX9618EVKIT

MAX9618の評価キット

zoom

MAX9618EVKIT

MAX9618の評価キット

download icon

ダウンロード

 print icon

印刷
MAX9618EVKIT
MAX9618の評価キット

機能と利点

  • マルチオペアンプ構成に対応
  • 部品パッドによってサレンキー型フィルタが可能
  • レイルトゥレイル入力/出力
  • 使いやすい0805部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX9618の評価キット(EVキット)は、8ピンSC70パッケージのデュアル低電力ゼロドリフトオペアンプのMAX9618を評価するための実証済みデザインを提供します。このEVキット回路は、非反転アンプとして構成済みですが、いくつかの部品を変更すれば、その他のトポロジにも適応させることができます。低電力、ゼロドリフト、入力オフセット電圧、およびレイルトゥレイル入力/出力段によって、このデバイスは、さまざまな低周波測定アプリケーションに最適です。部品パッドは、0805パッケージに対応しているため、はんだ付けや置換えが容易です。MAX9618のEVキットは、MAX9618AXA+が実装されています。

アプリケーション

  • バッテリ駆動機器
  • 心臓モニタ
  • ループ駆動システム
  • ポータブル医療機器
  • センサインタフェース
