MAX9519

自動シャットダウンおよび4V/V利得、1mm x 1mmビデオフィルタアンプ

インテリジェントな電力監視およびAutoShutdown™を備えた、超小型ビデオフィルタアンプ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 超小型、1mm x 1mmの4ピンUCSPパッケージ
  • 自動シャットダウン
  • DC結合入出力
  • 単一電源動作:2.7V~3.6V
  • 再生フィルタ:9MHzの通過帯域および48.5dBの減衰(27MHzの場合)
  • シャットダウン消費電流:1.8µA

MAX9519は、1mm x 1mmの4ピンUCSP™パッケージで提供される、自動シャットダウン付き、超小型、標準画質ビデオフィルタアンプです。

自動シャットダウン回路によって、シャットダウン制御が不要となります。この機能は、ビデオ入力信号および/または出力ビデオ負荷がないとき、フィルタおよび出力アンプをディセーブルすることによって、インテリジェントなパワーマネージメントを提供します。シャットダウン時は、このデバイスの消費電流はわずか1.8µAです。

MAX9519は、再生フィルタを内蔵しており、ステップを滑らかにし、ビデオディジタル-アナログコンバータ(DAC)からのビデオ信号のスパイクを低減します。再生フィルタは、9MHzまで±1dB (typ)の通過帯域平坦性を備えており、27MHzにおいて48.5dB (typ)の減衰となっています。

MAX9519へのビデオ入力はDAC出力に直接接続可能です。MAX9519は、4V/Vの内部固定利得となっており、公称0.5VP-Pのフルスケールビデオ入力信号が期待値となっています。MAX9519は、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • デジタルスチルカメラ(DSC)
  • デジタルビデオカムコーダ(DVC)
  • 携帯電話
  • ポータブルまたはスペースに制限のあるアプリケーション

MAX9519
自動シャットダウンおよび4V/V利得、1mm x 1mmビデオフィルタアンプ

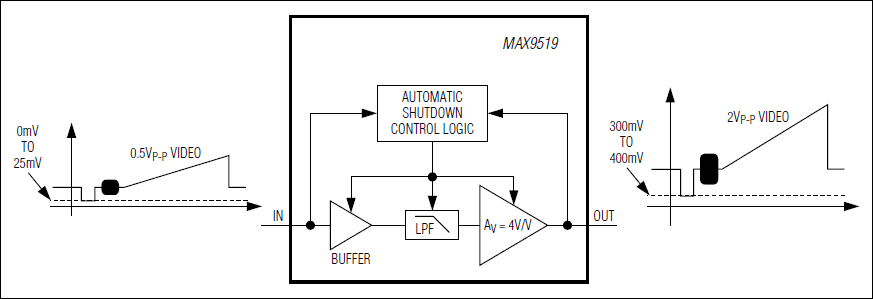

MAX9519:ブロックダイアグラム
