製品概要
機能と利点
- 車載アプリケーション用µMAXパッケージで提供
- 3Vおよび5Vアプリケーションに最適(最低2.7Vまで動作)
- 高速伝播遅延：80ns (5mVオーバドライブ)
- レイルトゥレイル入力電圧範囲
- コンパレータ当り350µAの低消費電流
- 低オフセット電圧：1mV
- 内部ヒステリシスによるクリーンスイッチング
- 電源電圧の200mV以内の出力スイング
- CMOS/TTL対応出力
- 出力ラッチ(MAX941のみ)
- シャットダウン機能(MAX941のみ)
製品概要
MAX941/MAX942/MAX944は、3Vまたは5V電源のシステム用に最適化されたシングル/デュアル/クワッドの高速コンパレータです。これらのデバイスは、高速、低電力、およびレイルトゥレイル入力といった特長を兼ね備えています。伝播遅延は80nsで、消費電流はコンパレータ当りわずか350µAです。
MAX941/MAX942/MAX944の入力コモンモード範囲は、電源電圧範囲よりも広く、出力は、外付けプルアップ回路を使用することなく、各電源レイルの0.4V以内までスイングするため、これらのデバイスは、CMOSおよびTTLの両ロジックとのインタフェースに最適です。すべての入出力端子は両電源電圧への連続的な短絡障害状態にも耐えることができます。
内部ヒステリシスは、低速の入力信号でもクリーンな出力スイッチングを提供します。MAX941は、ラッチイネーブルおよびデバイスシャットダウンを備えています。

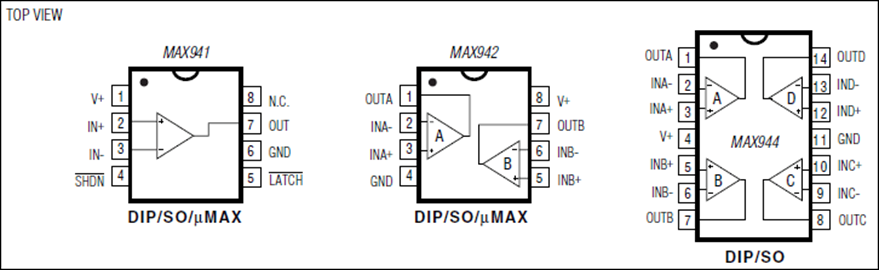

シングルのMAX941およびデュアルのMAX942は小型µMAX®パッケージで提供されています。シングルおよびデュアルのMAX942は8ピンDIPおよびSOパッケージで提供されています。クワッドのMAX944は、14ピンDIPおよびナローSOパッケージで提供されています。
アプリケーション
- 3V/5Vシステム
- バッテリ駆動システム
- ラインレシーバ
- サンプリング回路
- スレッショルド検出器/弁別器
- ゼロクロス検出器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
SPICE Models
LIB
MAX944 SPICE Macro Model
1.79K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX944CPD+ | 材料宣誓書（MD） | 信頼性データ | 14-PDIP-300_MIL | |
| MAX944CSD+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX944CSD+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX944ESD+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX944ESD+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ |
