MAX942

高速、低電力、3V/5V、レイルトゥレイル、単一電源コンパレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$3.48
機能
  • 車載アプリケーション用µMAXパッケージで提供
  • 3Vおよび5Vアプリケーションに最適(最低2.7Vまで動作)
  • 高速伝播遅延:80ns (5mVオーバドライブ)
  • レイルトゥレイル入力電圧範囲
  • コンパレータ当り350µAの低消費電流
  • 低オフセット電圧:1mV
  • 内部ヒステリシスによるクリーンスイッチング
  • 電源電圧の200mV以内の出力スイング
  • CMOS/TTL対応出力
  • 出力ラッチ(MAX941のみ)
  • シャットダウン機能(MAX941のみ)
製品概要
show more Icon

MAX941/MAX942/MAX944は、3Vまたは5V電源のシステム用に最適化されたシングル/デュアル/クワッドの高速コンパレータです。これらのデバイスは、高速、低電力、およびレイルトゥレイル入力といった特長を兼ね備えています。伝播遅延は80nsで、消費電流はコンパレータ当りわずか350µAです。

MAX941/MAX942/MAX944の入力コモンモード範囲は、電源電圧範囲よりも広く、出力は、外付けプルアップ回路を使用することなく、各電源レイルの0.4V以内までスイングするため、これらのデバイスは、CMOSおよびTTLの両ロジックとのインタフェースに最適です。すべての入出力端子は両電源電圧への連続的な短絡障害状態にも耐えることができます。

内部ヒステリシスは、低速の入力信号でもクリーンな出力スイッチングを提供します。MAX941は、ラッチイネーブルおよびデバイスシャットダウンを備えています。

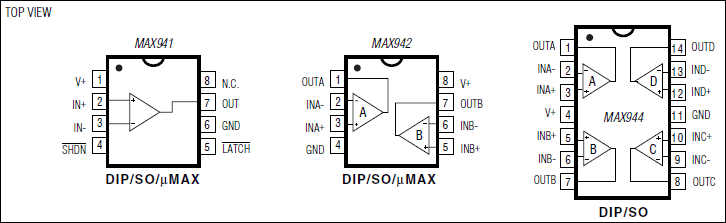

シングルのMAX941およびデュアルのMAX942は小型µMAX®パッケージで提供されています。シングルおよびデュアルのMAX942は8ピンDIPおよびSOパッケージで提供されています。クワッドのMAX944は、14ピンDIPおよびナローSOパッケージで提供されています。

アプリケーション

  • 3V/5Vシステム
  • バッテリ駆動システム
  • ラインレシーバ
  • サンプリング回路
  • スレッショルド検出器/弁別器
  • ゼロクロス検出器
