MAX9320

1:2差動LVPECL/LVECL/HSTLクロックおよびデータドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)

PDF

1 1, 1900 ellipse 日本語

3052: 1:2差動LVPECL/LVECL/HSTLクロックおよびデータドライバ Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 614.00K
Documentation すべてのドキュメントを表示
IBISモデル MAX9320 IBIS Model Download 28.96KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$4.99
特長
  • MC10LVEP11の改良型セカンドソース(MAX9320)
  • 差動HSTL/LVPECLの動作電圧：+2.25V～+3.8V
  • LVECLの動作電圧：-2.25V～-3.8V
  • 低消費電流：22mA (typ)
  • デバイス間スキュー：20ps (typ)
  • 出力間スキュー：6ps (typ)
  • 伝搬遅延：208ps (typ)
  • 出力：300mV (min) (3GHz時)
  • 入力のオープン時に出力をローに設定
  • ESD保護：2kV以上(ヒューマンボディモデル)
  • 熱強化された裏面放熱パッド付SOパッケージ
製品概要
show more Icon

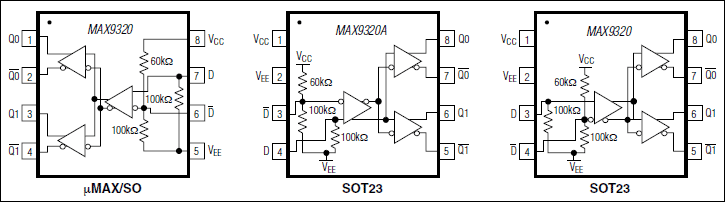

MAX9320/MAX9320Aは、クロック/データ分配用に設計された低スキュー、1:2差動ドライバです。入力は、2つの差動出力でリピートされます。外部リファレンス電圧を印加することによって、シングルエンド入力信号を受け入れるように差動入力を対応させることができます。

MAX9320/MAX9320Aは、30mA (max)の消費電流で超低伝搬遅延(208ps)、デバイス間スキュー(20ps)、および出力間スキュー(6ps)を備えており、これらのデバイスはクロック分配に最適です。差動HSTL/LVPECL信号とのインタフェースの場合は、これらのデバイスは+2.25V～+3.8Vの電源電圧範囲で動作し、+2.5Vまたは+3.3Vの公称電源電圧のシステムで高性能なクロック/データ分配を実現します。差動LVECL動作の場合は、これらのデバイスは-2.25V～-3.8Vの電源電圧で動作します。

MAX9320とMAX9320Aとの相違点は、ピン配置のみです。バックプレーン全体にわたる経路選択を簡素化する複数のピン配置が両面基板の両面に用意されています。

これらのデバイスは、省スペース8ピンSOT23、µMAX®、およびSOパッケージで提供されます。

アプリケーション

  • 低ジッタデータリピータ
  • 高精度クロック分配
  • 保護スイッチング
