MAX9004

製造中

低電力、高速、単一電源オペアンプ/コンパレータ/リファレンスIC

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • オペアンプ＋コンパレータ＋リファレンスを省スペースµMAX®パッケージに内蔵
  • 単一電源電圧範囲：+2.5V～+5.5V
  • 消費電流：340µA (MAX9002/MAX9005)
  • ユニティゲイン安定(GBW = 1.25MHz)および非補償(AV > 10V/V、GBW = 8MHz)オプション
  • レイルトゥレイルのオペアンプ/コンパレータ出力スイング
  • オペアンプおよびコンパレータ共にグランド検出入力
  • オペアンプは250pFまでの容量性負荷に対して安定
  • 内部コンパレータヒステリシス：±2mV
  • 高速伝播遅延コンパレータ：185ns
  • オーバドライブ入力に対して位相反転なし(オペアンプおよびコンパレータ)
  • 1.230Vの内部精密リファレンス(MAX9000/MAX9001/MAX9003/MAX9004)：
    • ±1%初期精度
    • 8ppm/℃低温度ドリフト
    • 1mAまでのシンクまたはソース
    • 100nFまでの容量性負荷に対して安定

MAX9000ファミリは、高速オペアンプ、185nsコンパレータ、および高精度1.230Vリファレンスを組合せた製品です。これらのデバイスは+2.5V～+5.5Vの単一電源で動作し、自己消費電流は僅か500µAです。MAX9001/MAX9004は消費電流を2µAに低減し、出力をハイインピーダンス状態にするシャットダウンモードを備えているため、ポータブルおよびバッテリ駆動アプリケーションに最適です。

MAX9000/MAX9001/MAX9002のオペアンプは、1.25MHz利得帯域幅積でユニティゲイン安定、MAX9003/MAX9004/MAX9005のオペアンプは、8MHz利得帯域幅積で+10V/V以上の閉ループ利得に対して安定です。コモンモードの入力電圧は、マイナス電源の150mV外側からアンプに対してはプラス電源の1.2V以内まで拡張され、コンパレータに対しては1.1V以内まで拡張されています。アンプ出力およびコンパレータ出力のスイングはレイルトゥレイルで、優れたDC精度を維持しながら、外部負荷に対しそれぞれ±2.5mAおよび±4.0mAを供給します。コンパレータの出力段は、独自の設計によって出力遷移時のスイッチング電流を大幅に低減し、電源グリッチをほぼ完全に除去します。

コンパレータの組込みヒステリシスは±2mVで、ノイズ耐性が優れており、変化の遅い入力信号の場合も発振を防ぎます。MAX9000/MAX9001/MAX9003/MAX9004は、1mAまでのシンクまたはソースを可能にする低温度係数8ppm/℃、1.230V ±1%の内部精密リファレンスを備えています。アンプおよびリファレンスは、それぞれ250pFおよび100nFまでの容量性負荷に対して安定です。MAX9000/MAX9003のコンパレータの反転入力は、リファレンス出力に内部接続されています。

アプリケーション

  • リモート制御用赤外線レシーバ
  • 機器、端末、およびバーコードリーダ
  • キーレスエントリ
  • フォトダイオードプリアンプ
  • センサ信号検出
  • 単一電源ゼロクロス検出器
  • スマートカードリーダ
MAX9004
低電力、高速、単一電源オペアンプ/コンパレータ/リファレンスIC

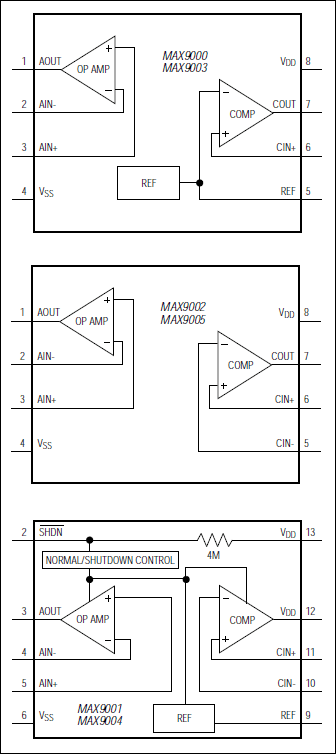

MAX9000、MAX9001、MAX9002、MAX9003、MAX9004、MAX9005：ファンクションダイアグラム
