MAX8967

デュアルステップダウンコンバータ、6つのLDO内蔵、ベースバンドおよびアプリケーションプロセッサ用

高集積ソリューションで小型のコンポーネントサイズ/基板面積を実現

Viewing:

製品情報

小型パッケージのマルチ出力PMIC
- リモート出力電圧検出を備えた2つの2Aステップダウンコンバータ
- 2つの300mA LDO
- 4つの150mA LDO
- シャットダウン電流：1µA以下
- 2.32mm x 2.44mmのパッケージ
汎用ステップダウンコンバータ
- I²Cバスを介して設定可能な出力電圧：0.6V～3.3875V
- 設定可能な出力電圧スルーレート：12.5mV/µs～50mV/µs
- V_{ID_}端子を介した2つの出力電圧間の動的切り替え
高効率ステップダウンコンバータ
- 効率：95%以上(同期整流器内蔵)
- 軽負荷時の自動スキップモード
- 低自己消費電流：61µA (typ)
- グリーンモード：5µA (typ) (各ステップダウンコンバータ当たり)
設定可能なLDO
- 設定可能な出力電圧：0.8V～3.95V、50mVステップ
- 設定可能なソフトスタートのスルーレート：5mV/µs～100mV/µs
部品サイズと基板面積を削減したソリューション
- 4.4MHzのステップダウンスイッチングによって1µHのインダクタを使用可能
- すべてのLDOはC_OUT = 1µF
- リモートコンデンサLDOによる基板スペースの削減
- ステップダウンコンバータおよびLDO用のフィードバック内蔵

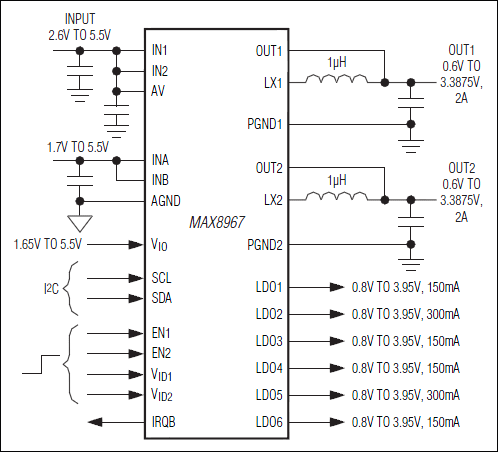

MAX8967は、2つのDC-DCステップダウンスイッチングコンバータと6つのリモートコンデンサ対応LDOを備えたµPMICです。ステップダウンコンバータは個別に最大2Aの出力電流を供給します。2つのLDOは最大300mAの負荷電流を供給し、4つのLDOは最大150mAを供給します。両方のステップダウンコンバータはリモート検出を備えているため、負荷をICから離れて配置することが可能です。このICは、2.6V～5.5Vの入力電源範囲での動作が保証されています。

固定周波数4.4MHzのPWM動作および位相差180°のクロックによって、小型の外付け部品の使用が可能です。軽負荷状態では、ステップダウンコンバータは自動的にスキップモード動作に切り替わります。スキップモード動作では、スイッチングは必要なときにのみ行われるため、効率的な動作が可能です。いずれかのステップダウンコンバータをグリーンモードに移行させることによって、そのコンバータの自己消費電流が5µA (typ)に低減されます。

このICは、I²Cインタフェースを介した出力電圧の動的調整をサポートします。各ステップダウンコンバータは、出力電圧と立上り速度を設定するための2つのレジスタ設定を備えています。また、各ステップダウンコンバータは、専用のイネーブル端子および2つの設定された出力電圧を切り替えるための専用のV_ID端子を備えています。さらに、割込み出力が提供されるため、ICからそのマスターへの通知が可能です。
