製品概要
機能と利点
- 広範なバックライトアプリケーション用のコスト効率の良い柔軟なソリューション
- 1.3%のLED電流精度で2～6つのWLEDに電力を供給
- 入力電圧範囲：2.6V～5.5V
- 固定周波数動作
- 柔軟な調光制御
- ダイレクトPWM調光(MAX8901A)
- 32ステップ、単線式シリアル調光(MAX8901B)
- 保護機能によってシステムの信頼性を向上
- WLED過電圧保護(25V typ)
- ソフトスタートおよびサーマルシャットダウン内蔵
- 入力低電圧ロックアウト
- 入力過電圧ロックアウト
- 高効率によってバッテリ寿命を延長
- 効率：最大91%
- シャットダウン電流：0.01µA (typ)
- シャットダウン時にWLED電流なし
- スペースを節約する8ピンTDFNパッケージ(2mm x 2mm)
製品概要

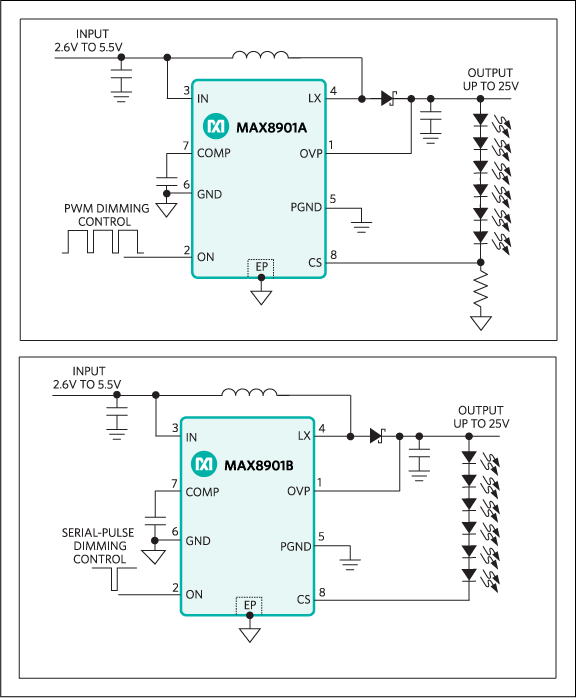

ステップアップコンバータのMAX8901A/MAX8901Bは、定電流で2～6個の直列接続された白色LED (WLED)を駆動し、携帯電話、PDA、およびその他のハンドヘルド機器のLCDバックライト用に均一なWLED輝度を提供します。MAX8901_は、750kHz (typ)の固定スイッチング周波数で動作するため、外付け部品の小型化が可能で、1セルLi+ (リチウムイオン)/Li-Poly (リチウムポリマ)バッテリ電圧の全範囲で最高の効率を得られるように最適化されています。
これらのコンバータは、単一の入力(ON)を使用して、このICのイネーブルとWLED輝度の制御を行います。MAX8901Aは、PWMデューティサイクルに比例したWLED電流でWLED輝度をレギュレートするためのダイレクトPWM入力を必要とします。MAX8901Bは、単線式シリアルパルス調光を使用し、32のリニアステップでWLEDの輝度を調節します。シリアルパルス調光のフルスケールのWLED電流は、24.75mA (MAX8901B、0.75mA/ステップ)です。
MAX8901_は、起動時の突入電流を抑制する内部ソフトスタート、入力過電圧保護、WLED過電圧保護、およびシャットダウン電流が0.01µA (typ)のシャットダウンモードを備えています。WLEDの順方向電圧が入力電源電圧より大きい場合、シャットダウン時にWLED電流が流れません。その他の機能として、低電圧ロックアウト(UVLO)やサーマルシャットダウンなどがあります。
MAX8901_は、2mm x 2mmの小型8ピンTDFN-EPパッケージ(高さ0.8mm max)で提供されます。
アプリケーション
- 携帯電話
- デジタルカメラ
- ディスプレイバックライト(2～6のWLED)
- MP3およびポータブルメディアプレーヤー
- PDAおよびスマートフォン
- ポータブルナビゲーションデバイス
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX8901AETA+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX8901AETA+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| ウェハ・ファブリケーション・データ |
