MAX881R

製造中

GaAsFET PA用、低ノイズバイアス電源、パワーOK機能、µMAXパッケージ

1mVP-P出力電圧リップル

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 小型µMAXパッケージ
  • 出力電圧リップルおよびノイズ1mVP-P
  • GaAsFETドレインスイッチの制御用パワーOK信号
  • ロジック制御シャットダウン:0.05µA
  • 1msスタートアップ保証
  • 入力電圧:2.5V~5.5V
  • 4mAまでの出力-0.5V~(-VIN + 0.6V)
  • 1つの4.7µFコンデンサおよび3つの0.22µFコンデンサで動作(インダクタ不要)

MAX881Rは、携帯無線アプリケーションのGaAsFETパワーアンプをバイアスするように設計された低ノイズのインバーティング電源です。このデバイスはチャージポンプインバータで、後段に負のリニアレギュレータを備えています。入力電圧範囲は、2.5V~5.5Vです。出力は-2.0Vにプリセットされており、2つの抵抗を使用することにより、-0.5V~(-VIN + 0.6V)の範囲内で任意の電圧に設定できます。電流は4mAまでを供給できます。内部リニアレギュレータは、出力リップルノイズを1mVP-Pにフィルタリングできます。

その他の機能としては、負電圧が設定点の7.5%以内になると信号出力するパワーOK (アクティブローPOK)出力があります。この出力は、GaAsFETのドレインが正しくバイアスされるまでは電源が供給されないようにし、GaAsFETを保護します。パワーOK信号は、マイクロコントローラに送ることも、GaAsFETドレインのスイッチに直接送ることもできます。MAX881Rは省スペースの10ピンµMAX®パッケージで提供されています。

アプリケーション

  • 携帯電話ワイヤレスモデム
  • PCS電話2-Wayページャ
  • PHS電話モバイル無線
  • 携帯電話ワイヤレスコンピュータ

MAX881R
GaAsFET PA用、低ノイズバイアス電源、パワーOK機能、µMAXパッケージ

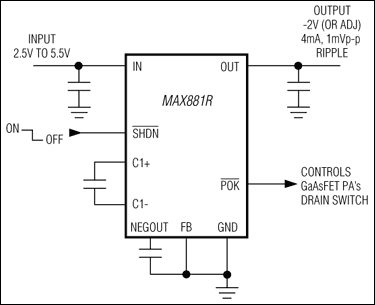

MAX881R:標準動作回路
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
チャージ・ポンプ 1
MAX852 低ノイズ、安定化、GaAsFETバイアス用、チャージポンプ負電源
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX881REVKIT

MAX881Rの評価キット

機能と利点

  • 出力電圧リップル:1mVp-p
  • 入力範囲:2.5V~5.5V
  • 4.7µFコンデンサ1個および1µFセラミックコンデンサ3個を使用
  • 安定化出力電圧:-2V (または可変)
  • 出力電流:4mA
  • パワーOK (/POK)出力
  • 完全実装済み、試験済みの表面実装基板

製品詳細

MAX881Rは、低ノイズ安定化出力を備えた反転チャージポンプDC-DCコンバータです。出力リップル電圧が低いため、携帯電話トランスミッタに一般に使用されるGaAsFETのバイアス用として最適です。

MAX881R評価キット(EVキット)は、完全実装済み、試験済みの表面実装基板です。フィードバック用の分圧器抵抗を取り付けられるようになっており。これは-2V以外の出力電圧を設定する場合に使用します。出力ノイズがオシロスコープ上で観察できるように、特別なスコーププローブソケットが取り付けられています。

アプリケーション

  • 携帯電話
  • モバイル無線
  • PCS電話
  • PHS電話
  • 2-Wayページャ
  • ワイヤレスコンピュータ
  • ワイヤレス端末
  • ワイヤレスモデム

MAX881REVKIT
MAX881Rの評価キット
