製品概要
機能と利点
- 入力電源電圧範囲：2.5V～5.5V
- 1.2MHzの電流モードのステップアップレギュレータ
- パルス負荷に高速過渡応答
- 高精度出力電圧：1%
- 20V、3A、0.16ΩのnチャネルMOSFETを内蔵
- 高効率：85%
- VGONおよびVGOFF用リニアレギュレータコントローラ
- 高性能オペアンプ
- 出力短絡電流：±130mA
- スルーレート：45V/µs
- 20MHz、-3dBの帯域幅
- レイルトゥレイル入力/出力
- 可変遅延付きロジック制御高電圧スイッチ
- 全レギュレータ出力に対するタイマ遅延障害ラッチ
- 過熱/過負荷保護
- 自己消費電流：0.6mA
製品概要

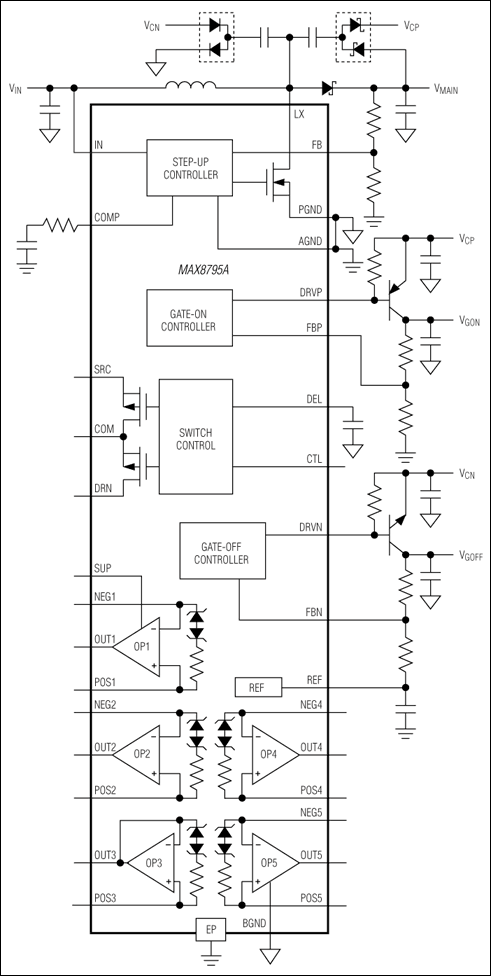

MAX8795Aは、アクティブマトリックス、薄膜トランジスタ(TFT)、液晶ディスプレイ(LCD)用の1個の高性能ステップアップレギュレータ、2個のリニアレギュレータコントローラ、および5個の大電流オペアンプを内蔵しています。また、可変遅延付きロジック制御高電圧スイッチも備えています。
このステップアップDC-DCコンバータは、パネルのソースドライバICにレギュレートされた電源電圧を供給します。このコンバータは20VのnチャネルMOSFETを内蔵した高周波(1.2MHz)、電流モードレギュレータで、超小型インダクタとセラミックコンデンサを使用可能にします。85%を超える効率を実現し、パルス負荷に対して高速過渡応答します。
ゲートオン/ゲートオフリニアレギュレータコントローラは、スイッチングノードに接続された外付けチャージポンプを使ってレギュレートされたTFTゲートオン/ゲートオフ電源を供給します。MAX8795Aは、5個の高性能オペアンプを内蔵しています。これらのアンプは、LCDバックプレーン(VCOM)やガンマ補正用分圧抵抗列を駆動するように設計されています。このデバイスは、大出力電流(±130mA)、高速スルーレート(45V/µs)、広帯域幅(20MHz)、およびレイルトゥレイル入力/出力を備えています。
MAX8795Aは、超薄型LCDパネル用に鉛フリーの最大高0.8mmの32ピンTQFNパッケージおよびピンピッチ0.8mmの32ピンLQFPパッケージで提供されます。
アプリケーション
- 車載ディスプレイ
- LCDモニタパネル
- ノートブックコンピュータのディスプレイ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX8795A Reliability Data1/12/2023
おすすめ製品
MAX8795A コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX8795AETJ+ | 材料宣誓書（MD） | 信頼性データ | 32-LFCSP-5X5X0.75 | |
| MAX8795AETJ+T | 材料宣誓書（MD） | 信頼性データ | 32-LFCSP-5X5X0.75 | |
| MAX8795AGCJ+ | 材料宣誓書（MD） | 信頼性データ | 32-LQFP-7X7X1.4 | |
| MAX8795AGCJ+T | 材料宣誓書（MD） | 信頼性データ | 32-LQFP-7X7X1.4 | |
| MAX8795AGCJ/V+ | 材料宣誓書（MD） | 信頼性データ | 32-LQFP-7X7X1.4 | |
| MAX8795AGCJ/V+T | 材料宣誓書（MD） | 信頼性データ | 32-LQFP-7X7X1.4 | |
| ウェハ・ファブリケーション・データ | MAX8795A Reliability Data |
