製品概要

機能と利点

  • ストリングごとに複数のLEDを直列接続した6並列LEDストリングを駆動
  • ストリング間の電流レギュレーション精度:±1.5%
  • 最大電流で450mVの低フィードバック電圧によって効率が向上
  • ステップアップコントローラは、各LEDストリングの最大電圧よりわずかに高い出力にレギュレート
  • フルスケールLED電流:可変15mA~27mA、またはプリセット20mA
  • 広い調光範囲:100:1
  • プログラマブルな調光制御:ダイレクトDPWMまたはアナログ調光
  • PLL内蔵によって調光制御を同期化
  • オープンおよび短絡LED保護
  • 出力過電圧保護
  • 広い入力電圧範囲:4.5V~26V
  • 外付けMOSFETによって、ストリング当り多数個のLED接続が可能
  • スイッチング周波数:500kHz/750kHz/1MHz
  • 4mm x 4mmの小型20ピンTQFNパッケージ

製品概要

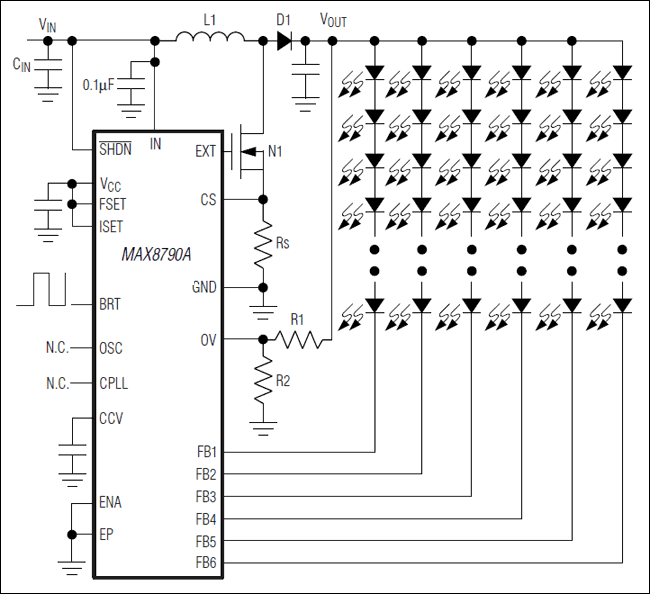

MAX8790Aは、白色発光ダイオード(LED)用の高効率ドライバです。このデバイスは、LEDアレイを光源として採用する大型液晶ディスプレイ(LCD)用に設計されています。電流モードのステップアップコントローラは、複数の直列接続された最大6つの並列LEDストリングを駆動します。各ストリングは、バラスト抵抗で終端され、±1.5%の電流レギュレーション精度を達成し、全LEDの均一な輝度を保証します。MAX8790Aは、4.5V~26Vの広い入力電圧範囲を備え、固定20mAまたは可変15mA~27mAのフルスケールLED電流を供給します。

MAX8790Aは、2種類の調光制御モードを備え、多種多様なアプリケーションに対応します。ダイレクトDPWMモードでは、LED電流は、PWM信号によって直接オン/オフされます。アナログ調光モードでは、内部のフェーズロックループ(PLL)回路がPWM信号をアナログ信号に変換し、LED電流を最低12.5%までリニア制御します。12.5%を下回ると、最低1%まで低い平均LED電流を実現するディジタル調光が追加されます。いずれの制御方法も、100:1の調光範囲を提供します。

MAX8790Aは、コントローラをフォルト状態から保護するためのいくつかの機能を備えています。1つまたは複数のLEDでオープンまたは短絡が発生すると、個別のフィードバックループが出力電圧を制限します。このコントローラは、サイクルごとの電流制限を備え、安定した動作とソフトスタート機能を提供します。サーマルシャットダウン回路は、さらに別レベルの保護を提供します。ステップアップコントローラは、外付けMOSFETを使用して、優れた効率を提供し、スケーラブルな出力電力と最大動作電圧を実現します。各LEDストリングのフィードバック電圧は低く(450mV)、電力消費が低減されます。MAX8790Aは、選択可能なスイッチング周波数(500kHz、750kHz、または1MHz)を備えているため、外付け部品サイズと動作効率のトレードオフが可能です。

MAX8790Aは、放熱特性に優れた鉛フリー、4mm x 4mmの20ピンTQFNパッケージで提供されます。

製品カテゴリ

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
