MAX8753

チャージポンプ内蔵、TFT LCD DC-DCコンバータ

データシート (Rev. 0)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3個のDC-DCコンバータ、1個のLDO内蔵
  • 1MHzの電流モードPWM昇圧レギュレータ
    最大+13Vのメイン大電力出力
    精度：±1%
    高効率：90%
  • デュアルチャージポンプ出力
    正チャージポンプ用外付けダイオード不要
    最大+28Vの正チャージポンプ出力
    負チャージポンプ出力
  • 300mAのロジック用リニアレギュレータ
  • 入力動作範囲：+2.6V～+5.5V
  • 自己消費電流：0.8mA
  • 電源シーケンスおよびソフトスタート装備
  • 熱保護
  • 超薄型28ピンTQFNパッケージ(最大高0.8mm)

    • MAX8753はクワッド出力DC-DCコンバータで、アクティブマトリックス型の薄膜トランジスタ(TFT)、液晶ディスプレイ(LCD)に必要な安定化電圧を供給します。このデバイスは、大電力ステップアップレギュレータ(VMAIN)、2個の低電力チャージポンプ(VPOSおよびVNEG)、および300mAの低電圧リニアレギュレータ(VLOGIC)を内蔵しています。

    このステップアップDC-DCコンバータは高周波(1MHz)電流モードレギュレータで、超小型インダクタとセラミックコンデンサを使用可能なパワーMOSFETを内蔵しています。このコンバータはパルス負荷に対して高速過渡応答し、広い負荷電流範囲にわたって効率を向上する自動パルススキッピングモードを備えています。1.5Aの電流制限によって、+3.3Vの入力から300mAを超える+10Vの出力が可能です。

    2個のチャージポンプは、1個の正および1個の負出力電圧を個別に制御します。正チャージポンプは最大+13Vまでの入力電圧を受け付ける電圧3倍器であり、外付けスイッチまたはダイオードを用いずに最大+28Vまで20mAを供給します。負チャージポンプは最大+24Vまで入力電圧を反転し、外付けダイオードを使って20mAの負出力を供給します。

    ロジックリニアレギュレータは、IC用の+2.6V～+5.5Vの入力を+2.5Vの安定化出力または可変出力に変換します。MAX8753は、超薄型LCDパネルの設計用に高さ0.8mm (max)の28ピンTQFNパッケージで提供されます。

    アプリケーション

    • カーナビゲーションディスプレイ
    • LCDモニタ
    • ノートブックコンピュータ、PDA
    MAX8753
    チャージポンプ内蔵、TFT LCD DC-DCコンバータ

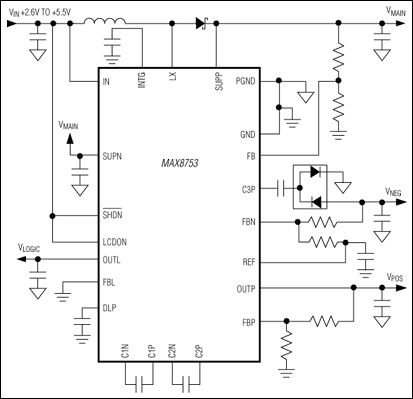

    MAX8753：最小動作回路
