MAX8737

外付けMOSFET、デュアル、低電圧リニアレギュレータコントローラ

データシート (Rev. 0)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低コストデュアルリニアレギュレータ
  • 出力電圧精度：±5mV
  • 独立した0.5V～2.5Vのリファレンス入力
  • フォールドバック電流制限保護
  • 出力低電圧ロックアウト保護
  • 熱制限(センサ内蔵)
  • 入力電源電圧：1.0V～5.5V (外付けFETドレイン用)
  • バイアス電源電圧：5V
  • 個別のパワーグッドオープンドレイン出力
  • 個別のイネーブル入力
  • ソフトシャットダウン出力放電
  • 低消費電流：0.5mA
  • シャットダウン消費電流：5µA (max)

    • MAX8737はデュアル、ハイパワー、リニアレギュレータコントローラであり、外付けnチャネルMOSFET (複数)を使って、ノートブックコンピュータ用に独立した2つの低電圧電源を生成します。MAX8737は、0.5V～2.5Vの低出力電圧を供給します(無負荷時精度±5mV)。外付け部品を使って、優れた負荷レギュレーション(1%)の最大5Aの負荷でスケーラブルな電流設計が実現します。 レギュレータは低入力電圧で動作するため、外付けnチャネルMOSFETの電力消費も低減します。コントローラは、標準5Vのシステム電源から外付けMOSFETゲートドライバに給電します。

    MAX8737は、リニアレギュレータの損傷を防止するために電流/熱制限値を内蔵しています。MAX8737は外付け抵抗分圧器を使って電流制限値をフォールドバックするため、総合電力消費を低減します。MAX8737は電流検出入力(CS_)と直列の外付け抵抗分圧器を使用して、フォールドバック電流制限保護を行い、短絡電力消費を効率的に低減します。

    電流検出抵抗を省いた低コストアプリケーション用に出力低電圧タイムアウトが提供されます。出力低電圧(UVP)タイミングは、VOUTにおける電圧の大きさによって決まります。出力電圧がレギュレーションを外れると、UVPはLDOを検出し、シャットダウンします。コントローラは調整可能なリファレンス入力(REFIN_)を使って公称出力電圧(VOUT_)を設定します。このため、コストが最低限に抑制され、安定性は出力電圧に依存しなくなります。

    各リニアレギュレータは調整可能なソフトスタート機能を備え、リニアレギュレータが安定化すると通知する遅延機能を備えたパワーグッド(PGOOD)信号を生成します。MAX8737は、ほとんど外付け部品が不要の低コストソリューションで、小型16ピンTQFN (4mm x 4mm)パッケージで提供されます。

    アプリケーション

    • 低電圧バイアス電源
    • ノートブックおよびデスクトップコンピュータ
    • POL (Point-of-Load)型レギュレータ
    • サーバ
    • VMCHおよびVCCP CPU電源
    MAX8737
    外付けMOSFET、デュアル、低電圧リニアレギュレータコントローラ

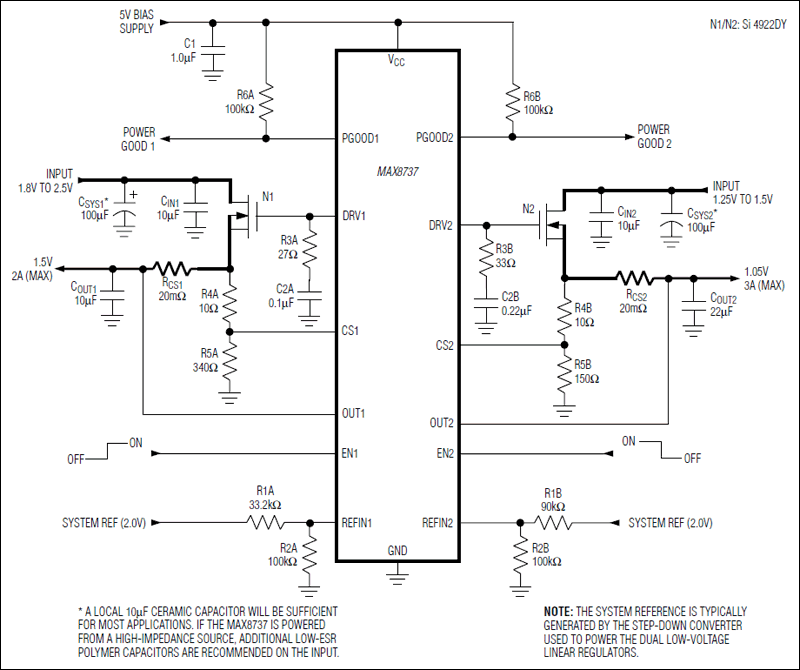

    MAX8737：電流制限付き標準動作回路
