製品概要

機能と利点

  • 電流検出抵抗は不要(MAX8734A)
  • 電流検出抵抗による高精度な電流検出(MAX8732A/MAX8733A)
  • 出力電圧精度:1.5%
  • 3.3Vおよび5V 100mAのブートストラップ用リニアレギュレータ
  • ソフトスタートおよびソフトストップ出力放電機能を内蔵
  • 100ns負荷ステップ応答のQuick-PWM
  • 3.3Vおよび5Vの固定、または可変出力(Dual Mode™)
  • 入力電圧範囲:4.5V~24V
  • 拡張超音速パルススキッピングモード(25kHz、min)
  • パワーグッド(PGOOD)信号
  • 過電圧保護イネーブル/ディセーブル
  • 製品概要

    MAX8732A/MAX8733A/MAX8734Aはデュアルステップダウン、スイッチモード電源(SMPS)コントローラで、バッテリ駆動システムにおいてロジック電源電圧を生成します。MAX8732A/MAX8733A/MAX8734Aは、可変(2V~5.5V)または固定(5Vおよび3.3V)の2個のパルス幅変調(PWM)コントローラを内蔵しています。これら製品は、5Vおよび3.3Vの常時オン出力を供給する2個のリニアレギュレータも備えています。各リニアレギュレータは、メインSMPS出力への自動リニアレギュレータブートストラップを内蔵し、最大100mAの出力電流を供給します。MAX8732A/MAX8733A/MAX8734Aは、パワーアップシーケンサ、パワーグッド(PGOOD)出力、ディジタルソフトスタート、およびシャットダウン時の負電圧を防止するためのソフトストップ出力放電機能を内蔵しています。加えて、出力がイネーブルの間、VCCがUVLO設定電圧以下に下がると、出力はハイインピーダンスになります。

    マキシム独自のQuick-PWM™クイック応答、一定オン時間PWM制御方式は検出抵抗なしで動作し、比較的一定のスイッチング周波数を維持しながら、負荷変動に対して100nsで応答します。独自の超音速パルススキッピングモードではスイッチング周波数を25kHz以上に維持し、オーディオアプリケーションにおけるノイズを除去します。その他の機能としては、軽負荷アプリケーションでの効率を最大化するパルススキッピング、デリケートなアプリケーションでRF干渉を低減する固定周波数PWMモードなどがあります。

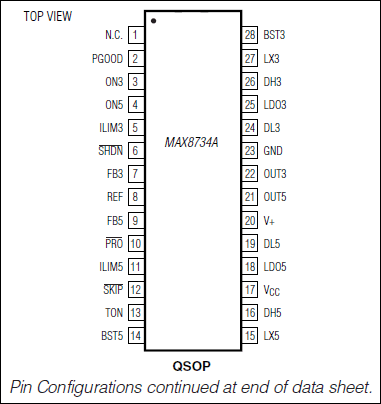

    MAX8732Aは200kHz/5Vおよび300kHz/3.3V SMPSを備え、効率を最大化し、またMAX8733Aは「薄型および軽量」なアプリケーション用の400kHz/5Vおよび500kHz/3.3V SMPSを備えています。MAX8734Aはピン選択可能なスイッチング周波数を提供し、5V SMPSの200kHz/300kHz動作、または3.3V SMPSの400kHz/500kHz動作を実現します。MAX8732A/MAX8733A/MAX8734Aは28ピンQSOPパッケージで提供され、拡張温度範囲(-40℃~+85℃)で動作します。

    MAX8732A/MAX8733A/MAX8734Aは、MAX1777/MAX1977/MAX1999とピンコンパチブルのアップグレード製品です。MAX1999の評価キットを使って、MAX8732A/MAX8733A/MAX8734Aを評価することができます。

    アプリケーション

    • 3および4セルLi+ (リチウムイオン)バッテリ駆動機器
    • ノートブックおよびサブノートブックコンピュータ
    • PDAおよびモバイル通信機器
