製品情報

  • 入力電圧範囲：4V～28V
  • 自己消費電流：18µA
  • シャットダウン消費電流：3µA未満
  • 出力電流：100mA
  • ピン選択可能な出力：3.3Vまたは5V (MAX8718)
  • 調整可能な出力：1.24V～28V (MAX8719)
  • 出力精度：±2%
  • 熱過負荷保護
  • 遅延パワーグッド出力
  • 放熱特性を高めた8ピンTDFNパッケージ

    • MAX8718/MAX8719はマイクロパワーの8ピンTDFNリニアレギュレータであり、高電圧バッテリを備えたシステムで常時オンのキープアライブ電力をCMOS RAM、リアルタイムクロック(RTC)、およびマイクロコントローラに供給します。回路は100mAのリニアレギュレータ、および固定出力遅延を持つパワーグッドコンパレータ(PGOOD)から構成されます。主な特長としては、広い入力電圧範囲、低ドロップアウト電圧、および低自己消費電流などがあります。

    無負荷の自己消費電流がわずか25µA (max)であるにもかかわらず、MAX8718/MAX8719は良好なラインおよび負荷過渡応答特性と優れたAC電源電圧変動除去を備えています。MAX8718/MAX8719は安定した5Vまたは3.3Vの固定出力(MAX8718)、または1.24V～28Vの調整可能な出力(MAX8719)を提供します。これらは、バッテリからACアダプタへの入力電源切替えの際に電源電圧の急激な変化にさらされた場合でも利用することができます。省スペースのTDFNパッケージは優れた熱特性を持ち、最大1951mWの電力損失を許容することができます。内蔵のフォールドバック電流制限とサーマルシャットダウンは、レギュレータを過負荷や熱障害から保護します。

    メインのノートブックコンピュータのアプリケーションに加えて、これらのデバイスは、スマートバッテリ、電流制御ループ、テレコム用予備電源、およびオフラインの家庭用電源といった、他の低電力、高電圧アプリケーション(4V < VIN < 28V)にも適しています。

    MAX8718/MAX8719は、放熱特性を高めた3mm x 3mmの8ピンTDFNパッケージで提供されます。

    アプリケーション

    • バッテリ駆動システム
    • CMOS/RTCバックアップ電源
    • マイクロコントローラ電源
    • ノートブックコンピュータ
    • PDAおよびハンディターミナル
    • スマートバッテリパック/充電器
    MAX8718
    ノートブックコンピュータ用、高電圧、低電力リニアレギュレータ

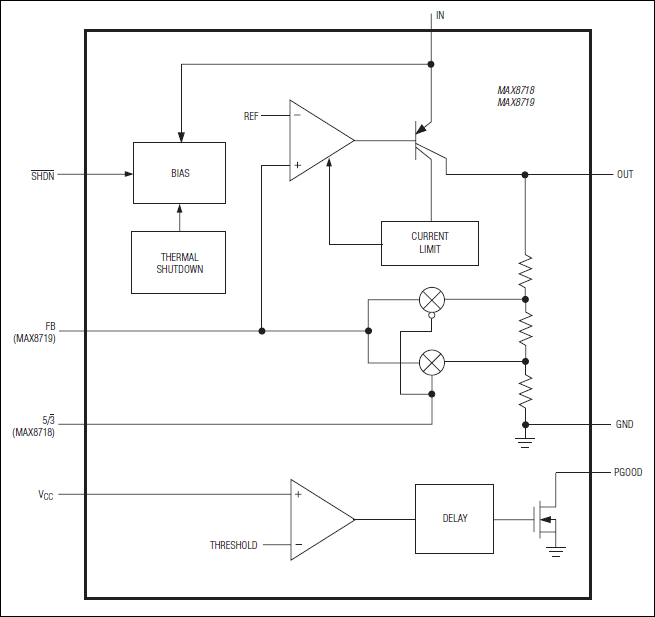

    MAX8718、MAX8719：ファンクションダイアグラム
