MAX8704

電力制限、外付けMOSFET、大電流、低電圧リニアレギュレータ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 低コスト、大電流リニアレギュレータ
  • 外付けMOSFETの保護
    MOSFETの電力制限
    50mV (typ)電流制限
    熱制限
  • 入力電源電圧:1.0V~5.5V
  • 1.2Vまたは1.5Vにプリセット、または調整可能な出力電圧
  • 3msの起動遅延でのパワーグッド(PGOOD)オープンドレイン出力
  • プログラマブルなソフトスタート
  • 出力を放電してシャットダウン
  • 製品概要
    show more Icon

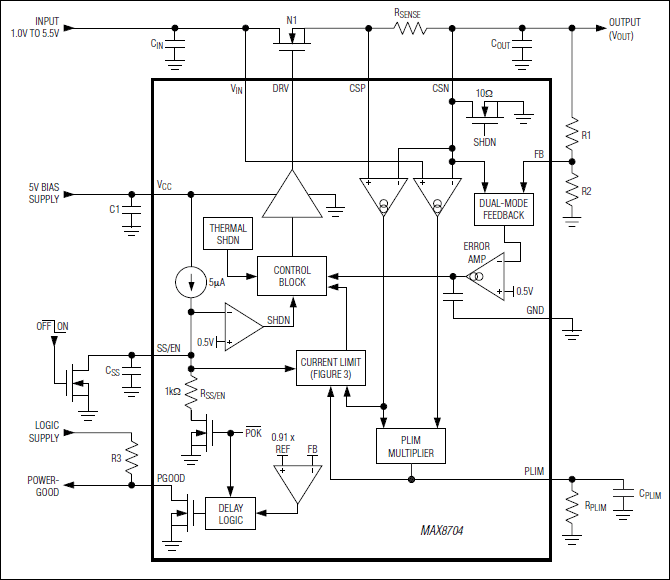

    大電流リニアレギュレータのMAX8704は、外付けのnチャネルMOSFETを使って、ノートブックコンピュータ用の低電圧電源を生成します。このリニアレギュレータは、わずか1.0Vの低い入力電圧から、0.5Vの低い出力電圧を供給します。通常、この低入力要件では、このようなレギュレータのデザインが非常に難しくなります。このアプリケーションでは、システムで通常利用可能な5Vのバイアス電源がMAX8704ドライバを駆動し、回路を制御します。

    MAX8704は、固定電流制限、および調整可能な電力制限を行い、外付けのMOSFETを過熱から保護します。また、MAX8704は、内部熱制限も備え、コントローラへの損傷を回避し、外付けのMOSFETにリモート熱保護を提供します。

    MAX8704は、調整可能なソフトスタート機能を備え、リニアレギュレータがレギュレートされているときに信号を送る遅延パワーグッド(PGOOD)信号を生成します。MAX8704は、10ピンµMAX®パッケージで提供されます。

    アプリケーション

    • デスクトップコンピュータ
    • 低電圧バイアス電源
    • ノートブックコンピュータ
    • サーバ
    • VMCHおよびVCCP CPU電源
    • VID電源
