MAX86916

新規設計に推奨

集積型光センサーモジュール、モバイルヘルス用

マルチ波長集積型光センサーモジュール、ウェアラブル用

製品モデル
2
1Ku当たりの価格
最低価格:$7.56
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 超小型14ピン光モジュール(3.5mm × 7.0mm × 1.5mm)
  • 光学グレードのガラスによって長期的に最適かつ堅牢な性能
  • モバイル機器に適した超低電力動作
  • 超低シャットダウン電流:0.7µA (typ)
  • 低ノイズクロストークキャンセレーション内蔵
  • 動作温度範囲:-40℃~+85℃
  • 反射型心拍数モニタ、医療グレードパルスオキシメーター、および生体光センサープラットフォーム
MAX86916
集積型光センサーモジュール、モバイルヘルス用
MAX86916:標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
光AFE 3
MAX30101 製造中 高感度パルス酸素濃度計および心拍数センサー、ウェアラブルヘルス用
MAX30102 製造中 高感度パルス酸素濃度計および心拍数センサー、ウェアラブル型ヘルスケア用
MAX86140 製造中 クラス最高の光学式パルスオキシメーターおよび心拍数センサー、ウェアラブルヘルス用
光モジュール 1
MAXM86161 製造中 単一電源集積型光モジュール、HRおよびSpO2測定用
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Download MAX86916 in ready-to-use CAD formats from Ultra Librarian

ツールを開く

評価用キット

eval board
MAX86916EVSYS

MAX86916の評価システム

機能と利点

  • MAX86916 ICの迅速な評価
  • デバイスのレジスタに対する広範な制御
  • データロギングおよびリアルタイム監視機能
  • 完全実装および試験済み
  • Windows® 7、8、および10対応ソフトウェア

製品詳細

MAX86916の評価システム(EVシステム)は、人体のさまざまな部位(特に指)のアプリケーション用光モジュールのMAX86916の迅速な評価を可能にします。MAX86916は、4つのLED (青、緑、赤、およびIR)と1つのフォトダイオードを備えています。MAX86916は、標準I2Cインタフェースに対応します。

アプリケーション

  • フィットネス補助装置
  • スマートフォン/アクセサリ
  • タブレット
  • ウェアラブルデバイス

MAX86916EVSYS
MAX86916の評価システム

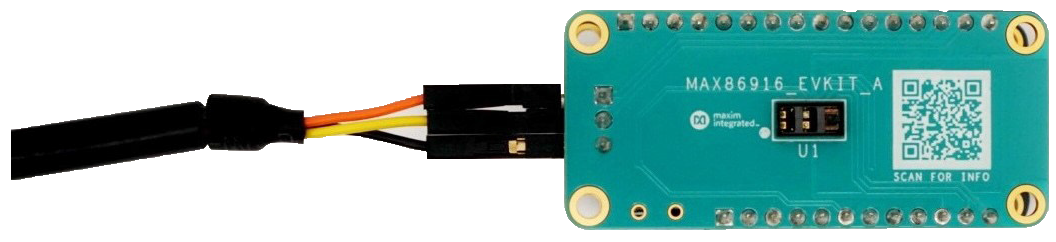

MAX86916EVSYS:システムボード写真
