MAX8660

モバイルアプリケーション向けダイナミック電圧管理付き、高効率、低IQ PMIC

すべて表示 showmore-icon

Marvell社PXA3xxプロセッサ用、超小型サイズ、超高効率PMICソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.08
特長
  • Marvell社PXA300およびArmada 100ファミリプロセッサ用に最適化
  • 7.5Vまで保護、6.3Vを超えるとシャットダウン
  • 4個の同期ステップダウンコンバータ
    • REG1、REG2、REG3、REG4
  • 4個のLDOレギュレータ
    • REG5、REG6、REG7、REG8
  • 2MHzのスイッチングによって部品が小型化
  • わずか20µAの熟睡(Deep-Sleep)電流
  • 低バッテリモニタおよびリセット出力
製品概要
show more Icon

パワーマネージメントIC (PMIC) MAX8660/MAX8661は、スマート携帯電話、PDA、インターネット機器、およびその他のポータブル機器のアプリケーションプロセッサ(PA)に電源供給します。

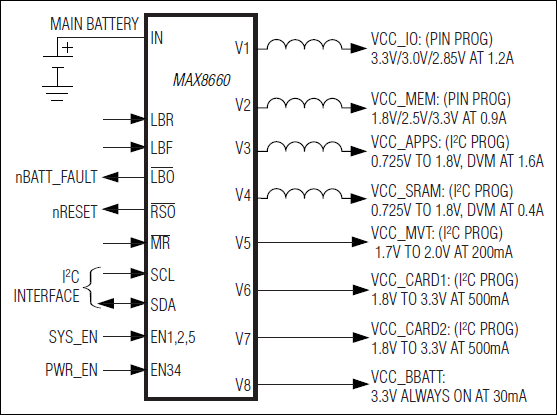

4個のステップダウンDC-DC出力、3個のリニアレギュレータ、および常時オンの8個目のLDOが、電源管理機能と統合されています。2個のダイナミックに制御されるDC-DC出力は、プロセッサコアと内部メモリに給電します。他の2個のDC-DCコンバータは、I/O、メモリ、および他の周辺回路に給電します。その他の機能には、出力のオン/オフ制御、ローバッテリ検出、リセット出力、および2線式I²Cシリアルインタフェースなどがあります。MAX8661は、REG1ステップダウンレギュレータとREG7リニアレギュレータが未搭載の点を除き、MAX8660と同じ機能です。

すべてのステップダウンDC-DC出力は、高速の2MHz PWMスイッチングおよび小型の外付け部品を使用します。これらはPWMから高効率の軽負荷動作に自動的に切り替わり、動作電流が低減されて、バッテリ寿命が延長されます。また、強制PWMオプションによって、あらゆる負荷において低ノイズ動作が可能です。過電圧ロックアウトによって、最大7.5Vの入力からデバイスが保護されます。

アプリケーション

  • デジタルカメラ
  • PDA、パームトップ、およびワイヤレスハンドヘルド機器
  • パーソナルメディアプレーヤー
  • 携帯GPSナビゲーションシステム
  • スマート携帯電話

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8660ETL+
  • HTML
  • HTML
MAX8660ETL+T
  • HTML
  • HTML
MAX8660ETL/V+
  • HTML
  • HTML
MAX8660ETL/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

WAFER FAB

MAX8660ETL+

製造中

MAX8660ETL+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX8660ETL+

製造中

MAX8660ETL+T

製造中

4 3, 2023

- 2276B

WAFER FAB

MAX8660ETL/V+

製造中

MAX8660ETL/V+T

製造中

1 30, 2018

- 1721C

ASSEMBLY

MAX8660ETL/V+

製造中

MAX8660ETL/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

arrow down

WAFER FAB

MAX8660ETL+

製造中

MAX8660ETL+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX8660ETL+

製造中

MAX8660ETL+T

製造中

4 3, 2023

- 2276B

arrow down

WAFER FAB

MAX8660ETL/V+

製造中

MAX8660ETL/V+T

製造中

1 30, 2018

- 1721C

arrow down

ASSEMBLY

MAX8660ETL/V+

製造中

MAX8660ETL/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX8660EVCMAXQU

MAX8660、MAX8660A、MAX8660B、およびMAX8661の評価キット/評価システム

zoom

MAX8660EVCMAXQU

MAX8660、MAX8660A、MAX8660B、およびMAX8661の評価キット/評価システム

MAX8660、MAX8660A、MAX8660B、およびMAX8661の評価キット/評価システム

機能と利点

  • Marvell PXA3xxおよびPXA168アプリケーションプロセッサに最適化
  • 4つの同期ステップダウンDC-DCレギュレータ
  • 4つのLDOリニアレギュレータ
  • 2MHzのスイッチングによって小型部品が可能
  • 20µAの低ディープスリープ電流
  • ローバッテリモニタおよびリセット出力
  • 5mm x 5mm x 0.8mmの40ピンTQFNパッケージ
  • 完全実装および試験済み
  • Microsoft Windows® 98SE/2000/XP®対応評価ソフトウェアを同梱

製品の詳細

MAX8660の評価キット(EVキット)は、2.6V~6.0Vの入力を受け付け、アプリケーションプロセッサによって使われている出力電圧と電源管理機能を提供する完全実装および試験済みPCBです。MAX8660は、ステップダウンDC-DCレギュレータとLDOリニアレギュレータをそれぞれ4つずつ内蔵しています。その他の機能には、出力のオン/オフ制御、ローバッテリ検出、リセット出力、および2線式I²Cシリアルインタフェースなどがあります。

MAX8660の評価システム(EVシステム)には、MAX8660のEVキットとマキシムCMAXQUSB+シリアルインタフェースボードが含まれています。CMAXQUSB+ボードはPCのUSBポートに接続され、I²CをMAX8660のEVキットに転送することができます。

MAX8660のEVキットにはMAX8660が実装されていますが、MAX8660A、MAX8660B、およびMAX8661の評価にも使用することができます。

アプリケーション

  • デジタルカメラ
  • PDA、パームトップ、およびワイヤレスハンドヘルド機器
  • パーソナルメディアプレーヤー
  • 携帯GPSナビゲーションシステム
  • スマート携帯電話

MAX8660EVKIT

MAX8660、MAX8660A、MAX8660B、およびMAX8661の評価キット/評価システム

zoom

MAX8660EVKIT

MAX8660、MAX8660A、MAX8660B、およびMAX8661の評価キット/評価システム

MAX8660、MAX8660A、MAX8660B、およびMAX8661の評価キット/評価システム

機能と利点

  • Marvell PXA3xxおよびPXA168アプリケーションプロセッサに最適化
  • 4つの同期ステップダウンDC-DCレギュレータ
  • 4つのLDOリニアレギュレータ
  • 2MHzのスイッチングによって小型部品が可能
  • 20µAの低ディープスリープ電流
  • ローバッテリモニタおよびリセット出力
  • 5mm x 5mm x 0.8mmの40ピンTQFNパッケージ
  • 完全実装および試験済み
  • Microsoft Windows® 98SE/2000/XP®対応評価ソフトウェアを同梱

製品の詳細

MAX8660の評価キット(EVキット)は、2.6V~6.0Vの入力を受け付け、アプリケーションプロセッサによって使われている出力電圧と電源管理機能を提供する完全実装および試験済みPCBです。MAX8660は、ステップダウンDC-DCレギュレータとLDOリニアレギュレータをそれぞれ4つずつ内蔵しています。その他の機能には、出力のオン/オフ制御、ローバッテリ検出、リセット出力、および2線式I²Cシリアルインタフェースなどがあります。

MAX8660の評価システム(EVシステム)には、MAX8660のEVキットとマキシムCMAXQUSB+シリアルインタフェースボードが含まれています。CMAXQUSB+ボードはPCのUSBポートに接続され、I²CをMAX8660のEVキットに転送することができます。

MAX8660のEVキットにはMAX8660が実装されていますが、MAX8660A、MAX8660B、およびMAX8661の評価にも使用することができます。

アプリケーション

  • デジタルカメラ
  • PDA、パームトップ、およびワイヤレスハンドヘルド機器
  • パーソナルメディアプレーヤー
  • 携帯GPSナビゲーションシステム
  • スマート携帯電話
