MAX8627

製造中

True Shutdown付き、低VBATT、20µA IQ、1MHz同期ブーストコンバータ

DSCモータおよびバックアップ電源に最適

製品モデル
2
1Ku当たりの価格
最低価格:$1.67
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • PWMスイッチング周波数:1MHz
  • True Shutdown出力
  • 最高効率:95%
  • 保証出力電流:1.0A
  • ソフトスタートによって突入電流を排除
  • 自己消費電流:20µA (typ)
  • ロジック制御シャットダウン:0.1µA
  • 同期整流器内蔵
  • 内部補償
  • 調整可能な電流制限
  • 低ノイズ、リンギング防止機能
  • 3mm x 3mmの小型14ピンTDFNパッケージ
MAX8627
True Shutdown付き、低VBATT、20µA IQ、1MHz同期ブーストコンバータ

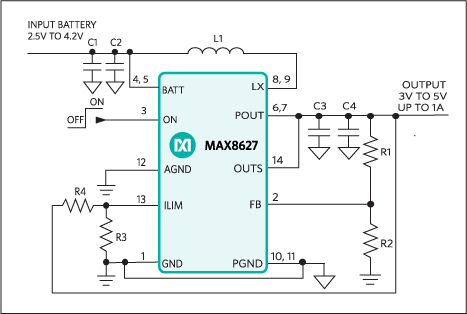

MAX8627:標準動作回路
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX8627EVKIT

MAX8627の評価キット

機能と利点

  • PWMスイッチング周波数:1MHz
  • True Shutdown™出力
  • 最高効率:95%
  • 保証出力電流:1.0A (VIN > 3Vにおいて)
  • 高速ソフトスタートによって突入電流を排除
  • 自己消費電流:20µA (typ)
  • ロジック制御のシャットダウン:0.1µA
  • 3mm x 3mmの小型14ピンTDFN ICパッケージ
  • 完全実装および試験済み

製品詳細

MAX8627の評価キット(EVキット)は、ステップアップコンバータのMAX8627を評価するための完全実装および試験済み回路です。MAX8627のEVキットは1.8V~5.5Vの電源で動作し、最大1Aの出力電流を5V出力から供給します。ボード上の抵抗を変更して、出力電圧を3V~5Vの範囲で調整することができます。

アプリケーション

  • 携帯電話、PDA、MP3プレーヤー
  • DSCモータおよびバックアップ電源
  • マイクロプロセッサ/DSPコア電源
  • ポータブルハンドヘルド機器

MAX8627EVKIT
MAX8627の評価キット
