MAX86180

新規設計に推奨

多波長光学分光のための高S/N比デュアル・チャンネルAFE

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.74
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • フル機能のデュアル・チャンネル光学データ・アクイジション・システム
  • デュアルおよびシングル・スタンドアロン電源で効率的に動作
  • 最大32の個別のLEDとの接続をサポート
  • 1つの時間枠内で最大20の異なる露光測定をサンプリング
  • ボディ・ウェアラブル・デバイス向けの超低消費電力動作
    • 低消費電力動作、光学読出しチャンネル、20μA未満（25fps時）
    • 露光統合時間：14.6μs～118.2μs
    • 低シャットダウン電流：1.1μA未満
  • ホワイト・カード・ループバック・テスト（ナイキスト・サンプル間分散）で98.7dBの優れたトップエンドS/N比
  • ダイナミック・レンジを最大120dBまで拡張可能（平均化およびオフチップ・フィルタ処理を使用）
  • 改良された周辺光除去：120Hzで90dB以上
  • 1fps～1927.53fpsのフレーム・レートに対応
  • 高分解能20ビットの電荷積分型ADC
  • 低い暗電流ノイズ：52pA RMS未満（118.2μsの積分時間におけるサンプル間分散）
  • 優れた周辺環境範囲と除去能力
    • 周辺光検出器電流：200μA超
    • 120Hzにおける周辺環境からの影響の除去能力：90dB超（平均モード > 2）
MAX86180
多波長光学分光のための高S/N比デュアル・チャンネルAFE

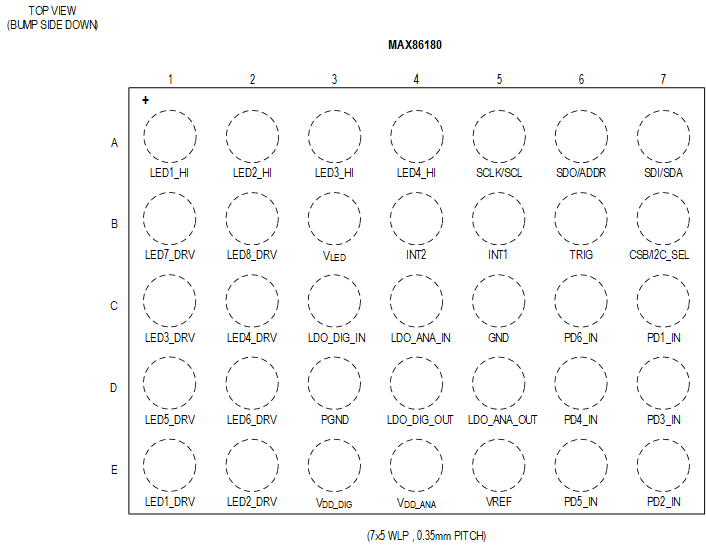

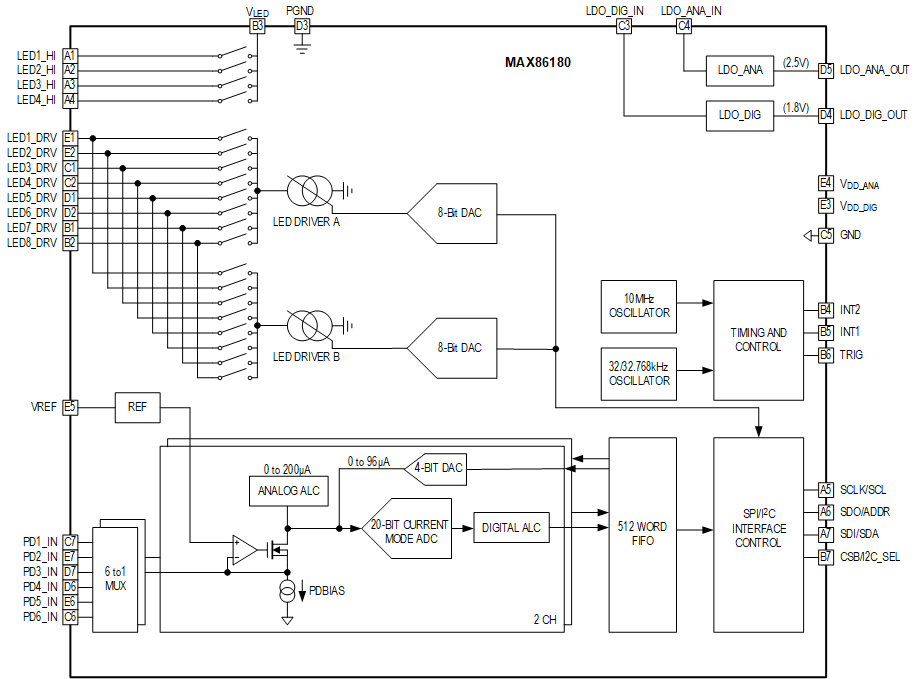

MAX86180 Simplified Block Diagram MAX86180 Typical Application Circuit MAX86180 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
MAX86180EVSYS

MAX86180評価用システム

今すぐ購入 詳細を表示

機能と利点

  • MAX86180の評価が簡単
  • 設定の最適化をサポート
  • MAX86180のアーキテクチャとソリューション戦略の理解を促進
  • リアルタイム・モニタリング
  • データ・ログ機能
  • オンボード加速度センサー
  • Bluetooth® LE
  • Windows® 10互換のGUIソフトウェア
技術文書一式は、秘密保持契約書（NDA）完成後にご利用いただけます。NDAの締結については、こちらをクリックしてください。

製品詳細

MAX86180評価用システム（EVシステム）を使用すると、様々な身体部位（特に手首）へのアプリケーションを対象に、MAX86180光学AFEの評価を簡単に行うことができます。このEVシステムは、I2CインターフェースとSPI互換インターフェースの両方をサポートします。また、同時に動作する2つの光学読出しチャンネルを備えています。最小限の消費電力で測定信号品質を最適化するために、このEVシステムで様々な設定を行うことができます。このEVシステムは、ファイルへのログ記録とフラッシュ・メモリへのログ記録に対応しているため、コンピュータに接続している必要がなく、夜間や屋外での実行など、データ収集作業において高い利便性が実現されています。

このEVシステムは、2つのボードから成ります。MAXSENSORBLE_EVKIT_Bがメイン・データ・アクイジション・ボードで、MAX86180_OSB_EVKIT_BがMAX86180のセンサー・ドータ・ボードです。PPG測定機能を実現するために、センサー・ボードには、OSRAM SFH7016（赤／緑／IRの3-in-1 LEDパッケージ）、OSRAM SFH4053（IR LED）、QT-BRIGHTEK QBLP601-IR4（IR LED）、Würth Elektronik INC. W150060BS75000（青色LED）、QT-BRIGHTEK QBLP595-AG1（緑色LED）の合計7つのLEDと4つの個別のフォトダイオード（VISHAY VEMD8080）、そして加速度センサーが備わっています。このEVシステムは、内部に付属するLiPoバッテリから電源が供給され、Type-Cポートを使用して充電することができます。Windows®に組み込まれたBluetooth®（Win BLE）を使用して、MAX86180GUI（ご利用のシステムにインストールされている必要があります）と通信を行います。このEVシステムには最新のファームウェアが搭載されていますが、ファームウェアのアップグレードが必要になったときのために、プログラミング回路基板MAXDAP-TYPE-Cが同梱されています。
MAX86180EVSYS
MAX86180評価用システム

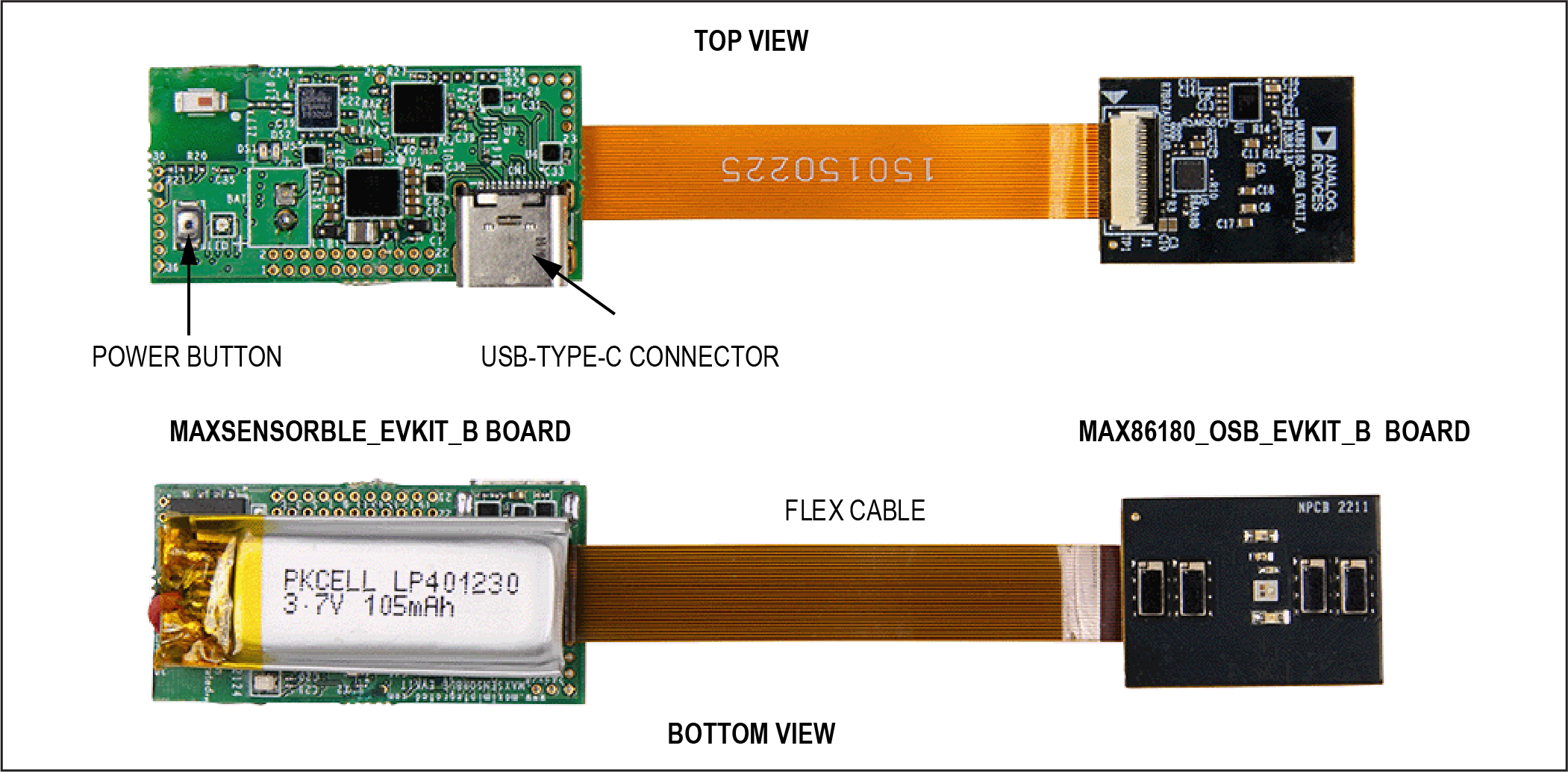

MAX86180 EV System Internal Components
