MAX8608Z
OLEDおよび/または白色LEDを使った、メインおよびサブディスプレイ用、高効率、26Vステップアップコンバータ
アプリケーション設計要件に応える更なる柔軟性を備えた、わずか1個のインダクタおよびショットキダイオードと、WLEDおよびOLEDディスプレイ、超小型3mm x 3mm TDFNパッケージを組み合わせたデュアルディスプレイ出力用ブーストコンバータ
製品の詳細

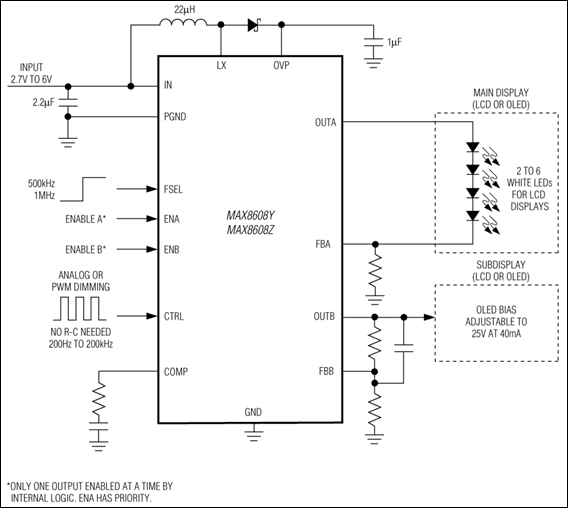

デュアルLEDドライバのMAX8608Y/MAX8608Zは単一インダクタを使用して、デュアルディスプレイの携帯電話における有機LED (OLED)電源または白色LED (WLED)駆動用に2つの出力を供給します。各出力をOLED用の電圧制御(最大26Vまで調整可能)、またはWLED用の電流制御(最大40mAまで調整可能)用に構成することができます。
この構成は1個の1MHz/500kHz PWMステップコンバータと2個の出力負荷スイッチを備え、サイズと外付け部品が最小限に抑制され、効率が最大化されます。各出力(OUTA、OUTB)は制御を単純化するために、個別のロジック入力によってイネーブルとなりますが、ENAがハイの場合は、ENBは無効になり、OUTBはディセーブルされます。単一のCTRL入力によってアナログまたは直接PWM調光信号を受け入れ、出力電圧や電流を比例制御することができます。内部ローパスフィルタによってCTRLの外部フィルタが不要になり、どのような状態でも低い入力/出力リップルが維持されます。
MAX8608Yは周囲温度が高い時にLEDのオーバドライブを排除する周囲温度(TA)ディレーティング機能を備え、+40℃を下回る場合は駆動電流の増大が可能です。両デバイスに共通のその他の機能には、ソフトスタート、出力過電圧保護、出力過電流/短絡保護、出力True Shutdown™、および熱シャットダウンなどがあります。
MAX8608Y/MAX8608Zは、3mm x 3mmの省スペース14ピンTDFN鉛フリーパッケージで提供されます。
アプリケーション
- 携帯電話/スマートフォン
- OLED電力および/または白色LEDバックライト
- PDA、パームトップ、およびワイヤレスハンドヘルド機器
