MAX8564

±1%、超低出力電圧、デュアルおよびトリプル、リニアn-FETコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.08
特長
  • MAX8563:3つの出力
  • MAX8564/MAX8564A:2つの出力
  • ±1%のフィードバックレギュレーション
  • 最低可変出力電圧:0.5V
  • 出力にセラミックコンデンサを使用可能
  • 広い電源電圧範囲によって5Vまたは12Vレイルの動作を実現
  • 独立したイネーブル制御とPOK信号によって電源シーケンシングが可能
  • ソフト短絡状態から過負荷保護
  • 低電圧短絡保護
  • nチャネルMOSFETを駆動
製品概要
show more Icon

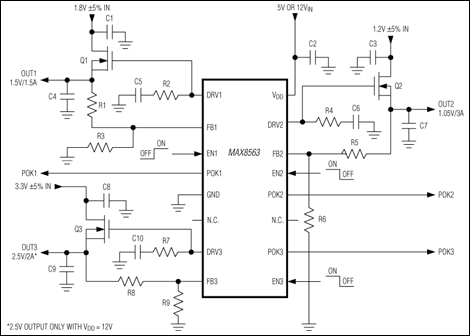

MAX8563/MAX8564/MAX8564Aは超低出力デュアルおよびトリプルLDOコントローラで、マザーボード、デスクノート、ノートブックなどのアプリケーションにおいてフレキシブルで安価なPoL (Point of Load)型の電圧変換を実現します。

これらの製品は精度が±1%の0.5Vのリファレンス電圧を備え、出力電圧を厳密にレギュレーションします。MAX8563は3つのnチャネルMOSFETコントローラ出力、MAX8564/MAX8564Aは2つのコントローラ出力を備えています。

各コントローラ出力は、VDD = 12Vの場合は0.5V~3.3Vに、VDD = 5Vの場合は0.5V~1.8Vに調整可能です。各出力は個別にイネーブルされ、出力が設定値の94%に達するとPOK信号をアサートします。出力が設定電圧の80%以下に50µs間以上降下すると、出力をディセーブルする低下電圧コンパレータによって、各出力はソフト短絡状態から保護されます。破局的な短絡状態の場合は、出力が設定電圧の60%以下に降下するとレギュレータは即時シャットダウンされます。

MAX8563は16ピンQSOPパッケージで、MAX8564/MAX8564Aは10ピンµMAX®パッケージで提供されます。

アプリケーション

  • デスクノートおよびノートブック
  • デュアル/トリプル電源
  • グラフィックカード
  • 低電圧DSP、µP、およびマイクロコントローラ電源
  • マザーボード
  • 超低ドロップアウト電圧レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8564AEUB+
  • HTML
  • HTML
MAX8564AEUB+T
  • HTML
  • HTML
MAX8564EUB+
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8564EVKIT

MAX8563、MAX8564の評価キット

zoom

MAX8564EVKIT

MAX8563、MAX8564の評価キット

MAX8563、MAX8564の評価キット

機能と利点

  • MAX8563:3出力
  • MAX8564:2出力
  • フィードバックレギュレーション:±1%
  • 可変出力電圧:最低0.5Vまで
  • 広い電源電圧範囲によって5Vまたは12Vレイルによる動作を実現
  • 個別のイネーブル制御とPOK信号によって電源シーケンスが可能
  • 低電圧短絡保護
  • nチャネルMOSFETを駆動
  • 完全実装および試験済み
  • 製品の詳細

    MAX8564の評価キット(EVキット)は完全実装および試験済み回路ボードで、デュアルリニアn-FETコントローラのMAX8564を評価します。MAX8564の回路は、1.8Vの入力電圧から最大1.5Aの負荷電流で1.5Vの出力電圧、1.2Vの入力電圧から最大3Aの負荷電流で1.05Vの出力電圧を生成します。VDDバイアス電源電圧によって5Vまたは12Vレイルによる動作を実現します。また、MAX8564のEVキットは、MAX8563も評価することができます。MAX8563を評価するには、このEVキットとともに無料サンプルを請求してください。

    アプリケーション

    • デスクノートおよびノートブック
    • デュアル/トリプル電源
    • グラフィックカード
    • 低電圧DSP、µP、およびマイクロコントローラ電源
    • マザーボード
    • 超低ドロップアウト電圧レギュレータ
