MAX8561

4MHz、500mA同期ステップダウンDC-DCコンバータ、Thin SOTおよびTDFNパッケージ

すべて表示 showmore-icon

90%以上の効率で500mAを供給する、初の4MHzステップダウンDC-DCコンバータ、SOT23およびTDFNパッケージ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • PWMスイッチング周波数:最高4MHz
  • 保証出力電流:500mA
  • 自己消費電流:40µA (typ)
  • 可変出力電圧:0.6V~2.5V
  • ロジック制御の出力電圧(MAX8561)
  • 外付けバイパスFETを駆動(MAX8562)
  • 初期精度:±1.5%
  • ソフトスタートによって突入電流を排除
  • 高速電圧ポジショニング過渡応答
  • 内蔵同期整流器
  • 入力電圧範囲:2.7V~5.5V
  • ロジック制御シャットダウン:0.1µA
  • サーマルシャットダウン
  • Thin SOT23、または省スペース、3mm x 3mm x 0.8mmのTDFNパッケージ
製品概要
show more Icon

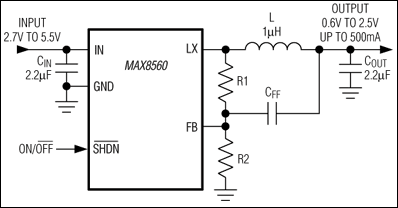

MAX8560/MAX8561/MAX8562はステップダウンDC-DCコンバータで、小型サイズと高効率を重視するアプリケーション用に最適化されています。これらの製品は、固定周波数でスイッチング動作し、最高4MHzまで調整可能な独自のヒステリシスPWM制御方式を採用しているため、効率を重視するか、または、小さい外付け部品を採用するかのバランスをとることができます。出力電流は最大500mAまで保証され、自己消費電流はわずか40µA (typ)です。

内蔵同期整流によって効率が大幅に向上し、従来型のステップダウンコンバータに必要であった外付けショットキダイオードが不要になります。ソフトスタートを内蔵しているため、突入電流が排除され、入力コンデンサの要件が緩和されます。MAX8561は外部からのロジック信号で出力電圧を制御することができる機能を備え、MAX8562は外付けバイパスFETを駆動します。

MAX8560は、5ピンThin SOT23パッケージで提供されます。MAX8561/MAX8562は、省スペース、3mm x 3mmの8ピンTDFNパッケージで提供されます。

アプリケーション

  • CDMA/RFパワーアンプ用電源
  • 携帯電話/スマートフォン
  • マイクロプロセッサ/DSPコア電源
  • PDA、DSC、およびMP3プレーヤー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8561EVKIT

MAX8561、MAX8562の評価キット

zoom

MAX8561EVKIT

MAX8561、MAX8562の評価キット

MAX8561、MAX8562の評価キット

機能と利点

  • 入力電圧範囲:2.7V~5.5V
  • 可変出力電圧範囲:0.6V~2.5V
  • VOUT1 = 1.8V/1.5V (500mAにおいて) (MAX8561)
  • VOUT2 = 1.2V (400mAまたはバイパスモードにおいて) (MAX8562)
  • PWMスイッチング周波数:2MHz (MAX8561)
  • PWMスイッチング周波数:4MHz (MAX8562)
  • シャットダウン電流:0.1µA (typ)
  • 表面実装構造
  • 完全実装および試験済み

製品の詳細

MAX8561の評価キット(EVキット)は、最大4MHzのパルス幅変調(PWM)ステップダウンDC-DCコンバータのMAX8561/MAX8562を検証します。この2つの回路は、ワイヤレスアプリケーションにおけるDSP/マイクロプロセッサまたはパワーアンプ(PA)の電源用に最適化されています。MAX8561回路は、2.7V~5.5V入力から0.6V~2.5V範囲の2つの可変出力電圧を備え、500mAの負荷電流を供給することができます。他方、MAX8562回路は、0.6V~2.5Vの範囲の可変電圧、および外付けMOSFETによって出力電圧を入力に短絡するバイパスモードを備えています。

アプリケーション

  • CDMA/RFパワーアンプ用電源
  • 携帯電話/スマートフォン
  • マイクロプロセッサ/DSPコア電源
  • PDA、DSC、およびMP3プレーヤー
