MAX8529

製造中止

POR付き、1.5MHz、デュアル、180°逆位相、PWMステップダウンコントローラ

Viewing:

製品情報

DSL帯域で低出力ノイズ
セラミック入力/出力コンデンサ
ステップダウン動作、またはステップアップ/ステップダウン動作
(2個のMAX8529により) 4つの出力、90度位相ずれ動作
フォールドバック電流制限
入力電源範囲：4.75V～23V
出力電圧範囲：0～18V (最大6A)
効率：90%以上
固定周波数PWM動作
可変スイッチング周波数：600kHz～1.5MHz
外付けSYNC入力
クロック出力によりマスタ/スレーブ同期化
ソフトスタートおよびソフトストップ
最小遅延が140msのアクティブローRST出力
無損失電流制限(検出抵抗なし)

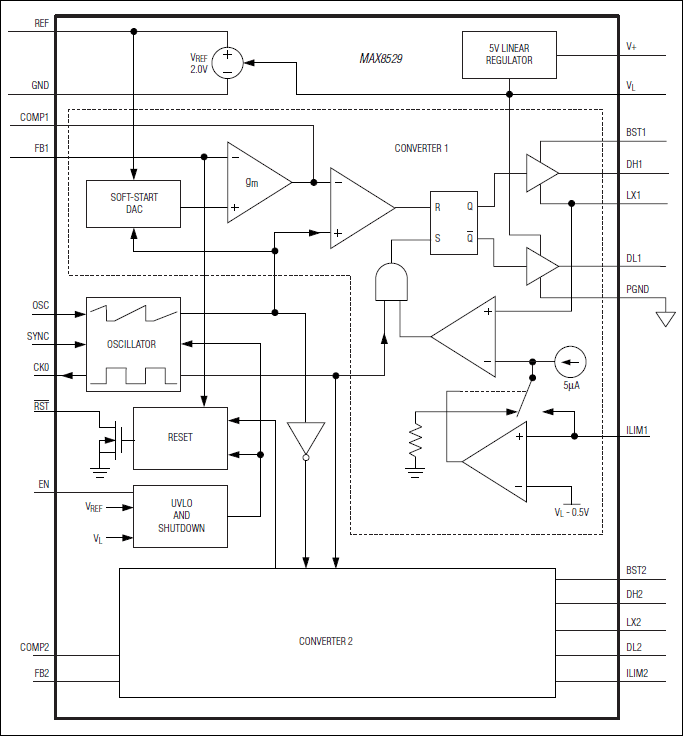

デュアル、同期、ステップダウンコントローラのMAX8529は、4.75V～23Vの入力電源から2つの出力を供給します。各出力は、1V以下～18Vの範囲で可変です。入力電圧リップルおよび総RMS入力リップル電流は、同期逆位相動作によって低減されます。

スイッチング周波数は、外付け抵抗によって600kHz～1.5MHzの範囲で可変です。または、別のMAX8529に供給する外付けクロックやシステムクロックに、このコントローラを同期させることができます。1個のMAX8529を同相または90度位相ずれのクロック信号を生成するように設定して、追加コントローラと同期することができます。これによって、2個のコントローラが各出力を90度シフトしてインタリーブ2位相システム、または4位相システムとして動作することができます。また、これらのデバイスは、ソフトスタートおよびソフトストップも備えています。

MAX8529では、ローサイドMOSFETのオン抵抗を電流検出素子として使用するため、電流検出抵抗が不要になります。このため、電流検出抵抗がなくても、出力過負荷状態時や出力短絡障害時にDC-DC部品がダメージから保護されます。可変フォールドバック電流制限によって、短絡状態時に電力消費が低減します。MAX8529にあるパワーオンリセット出力によって、両出力がレギュレーションに達すると、システムに通知されます。

MAX8529は、24ピンQSOPパッケージで提供されます。設計時間を短縮するEVキットも提供されます。
