MAX77847

新規設計に推奨

5.5V入力、4.5Aスイッチング電流高効率昇降圧コンバータ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 柔軟なシステム統合
    • 入力電圧範囲：1.8V～5.5V
    • 出力電圧範囲：1.8V～5.2V（50mVステップ）
    • 4.5A/3.6Aスイッチング電流制限
    • 14μA超低IQ
  • I2Cインターフェース
    • 設定可能な出力電圧
    • 設定可能な出力スルー・レート（DVS）
    • 強制PWMモード動作（FPWM）
    • 出力のアクティブ放電
  • I2Cの設定可能なGPIピン
    • 外部FPWMイネーブル入力
    • DVS制御入力
  • デバイスを設定するためのSELピン
    • デフォルトのスタートアップ電圧（16オプション）
    • I2Cのターゲット・アドレス（2オプション）
  • ソフトスタート

MAX77847は、バッテリ駆動アプリケーションを対象にした、静止電流が業界トップクラスの14μAである高効率で高性能な昇降圧レギュレータです。入力電圧範囲は1.8V～5.5V、出力電圧範囲は1.8V～5.2Vをサポートしています。負荷要件に基づいて外部コンポーネントのサイズを最適化するため、このICには設定可能なスイッチング電流制限が2つ用意されています。アナログ・デバイセズ独自の昇降圧コントローラ技術によって、高い効率性、負荷とラインの優れた過渡性能、および入出力範囲全体にわたってシームレスなモード遷移を実現しています。

このデバイスは、デフォルトの出力電圧とI2Cのターゲット・アドレスを設定するハードウェア設定SELピンを備えています。ハードウェア・ダイナミック電圧スケーリング（DVS）ピンにより、I2Cインターフェースを使用せずに2つの出力電圧間で電圧を変更できます。I2Cインターフェースはオプションとなっており、これを使用すると出力電圧を50mVステップで調整できます。

MAX77847は、2.18mm x 1.66mm、15バンプのウェーハ・レベル・パッケージ（WLP）を採用しています。

アプリケーション

  • 5G PA電源
  • バッテリ電源装置
  • モノのインターネット（IoT）デバイス
  • システム電力の事前レギュレーション
  • スマートフォンToF／顔およびジェスチャ認識
MAX77847
5.5V入力、4.5Aスイッチング電流高効率昇降圧コンバータ

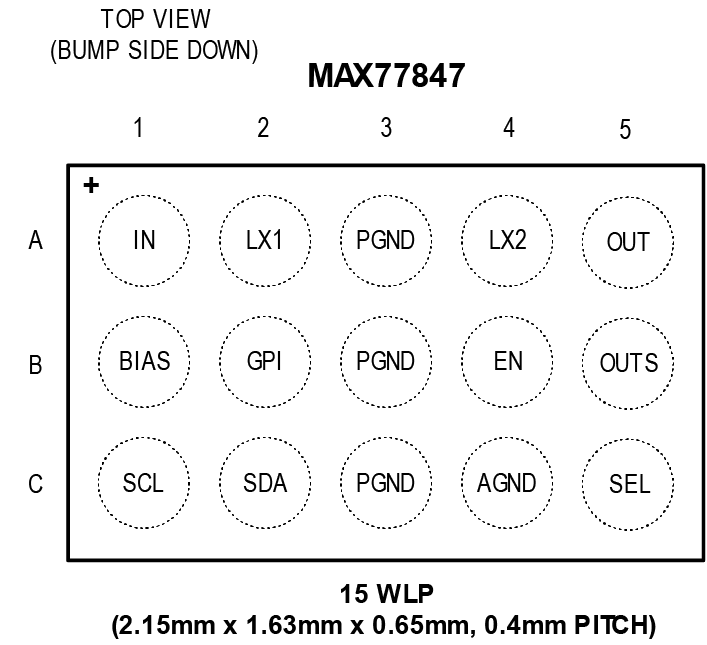

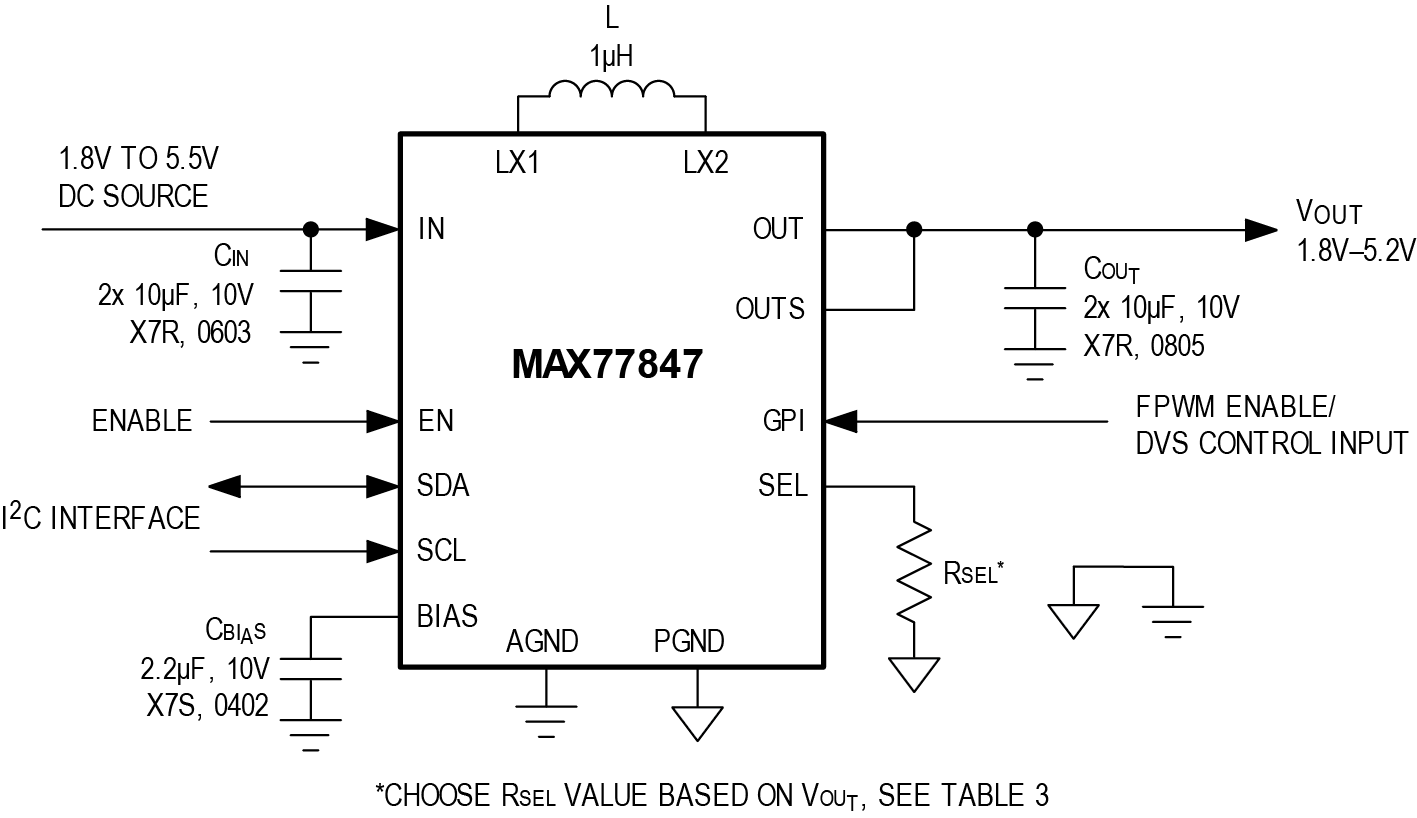

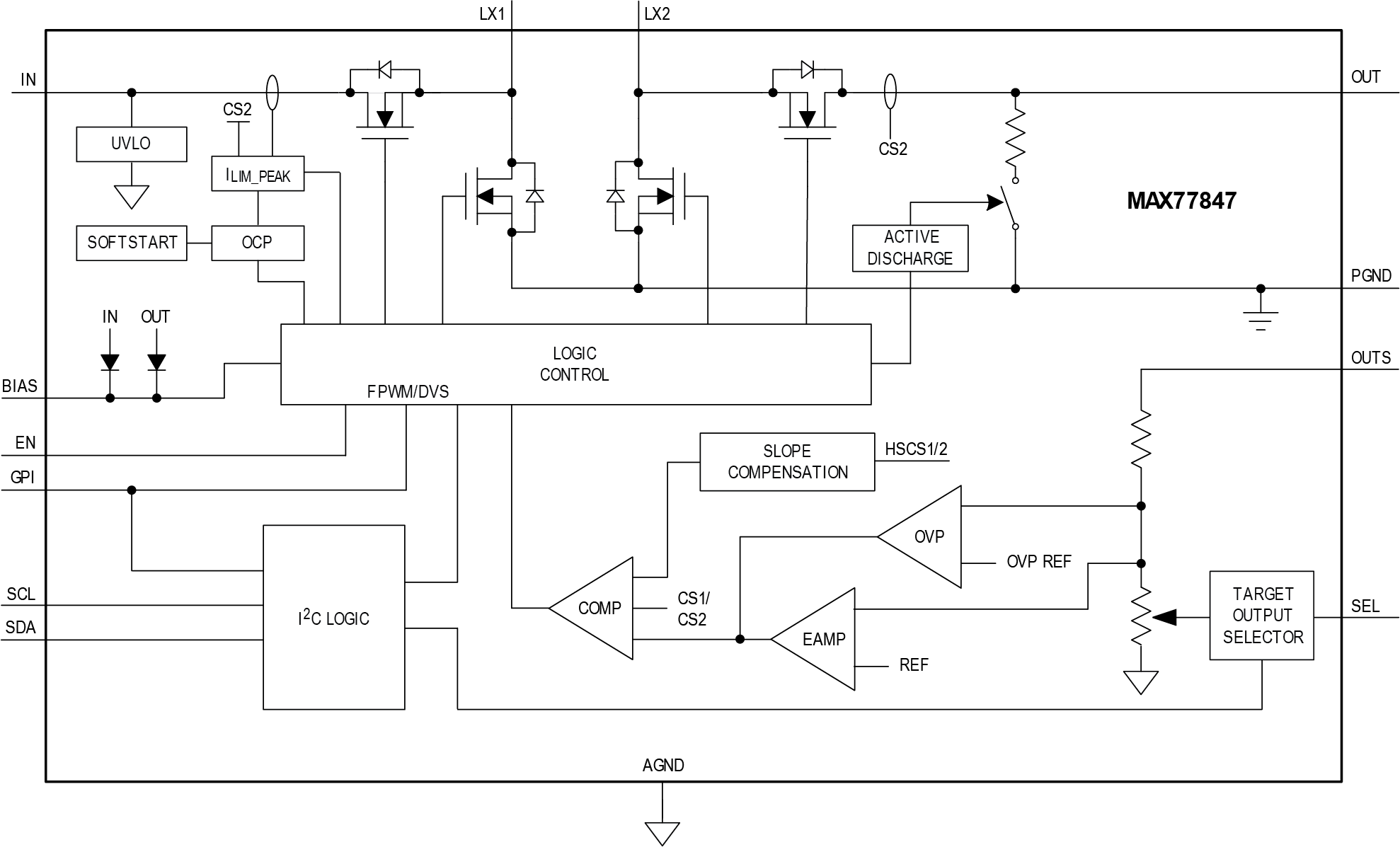

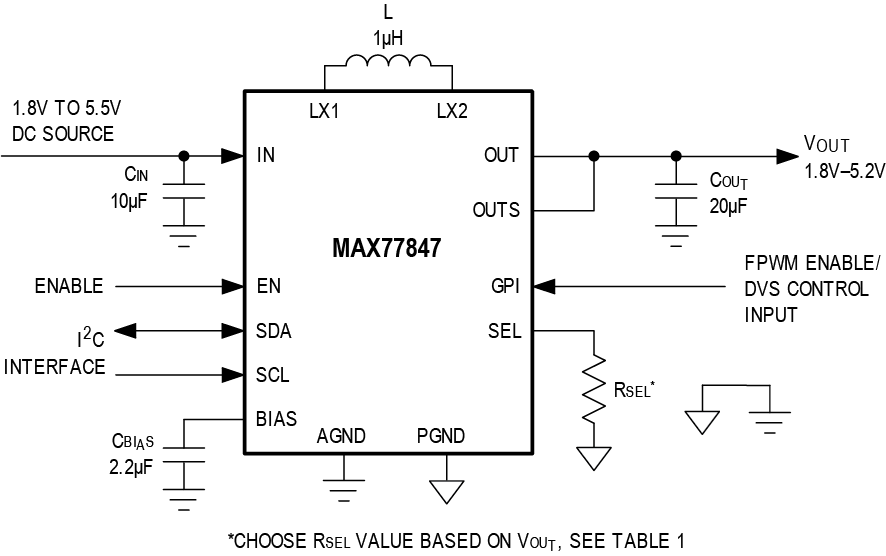

MAX77847 Functional Diagram MAX77847 Typical Application Circuit MAX77847 Simplified Application Diagram MAX77847 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
MAX77847EVKIT

MAX77847の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 実証済みのPCBリファレンス設計とレイアウト
  • 完全実装済みおよび試験済み
  • 高精度計測のための検出ポイント
  • 敏感なノード用のプローブ・ソケット
  • ポテンショメータ（R3）を使用して起動電圧を調整可能
  • 外部I2Cインターフェースを使用するためのI2Cヘッダー
  • MAXUSB_INTERFACE#がWindows®ベースGUIの使用をサポート
  • VIOヘッダーを使用した外部ロジック・レベル・サポートの提供

製品詳細

MAX77847評価用キット（EVキット）は、ウェーハ・レベル・パッケージ（WLP）のMAX77847の機能を実証する完全実装済みおよび試験済みのプリント回路基板（PCB）です。バッテリ駆動アプリケーション向けの高効率の高性能昇降圧レギュレータであり、スイッチング電流制限は4.5A/3.6A、静止電流は業界トップクラスの14μAとなっています。このICは入力電圧範囲として1.8V～5.5V、出力電圧範囲として1.8V～5.2Vをサポートしています。出力電圧はSELピンを使用して設定でき、ダイナミック電圧スケーリングはI2Cインターフェースを使用せずにGPIピンを使用して実現できます。

I2Cインターフェースはオプションです。ただし、出力電圧を50mVステップで動的に変更することができます。更に、I2Cインターフェースでは、スイッチング電流制限、ランプアップ／ランプダウン・スルー・レート、強制PWMモード動作（FPWM）を選択したり、デバイスの過電流、過電圧、サーマル・シャットダウン保護の保護ステータスをモニタしたりすることもできます。MAXUSB_INTERFACE#により、Windows®ベースのグラフィカル・ユーザ・インターフェース（GUI）と、詳細な設定が可能なレジスタ・ベースのインターフェースを使用して、ICのすべての機能を実行することができます。このEVキットは、すべてのバージョンのMAX77847 ICと互換性があります（このEVキットにデフォルトで搭載されているバージョンはMAX77847BEWL+）。
MAX77847EVKIT
MAX77847の評価用キット

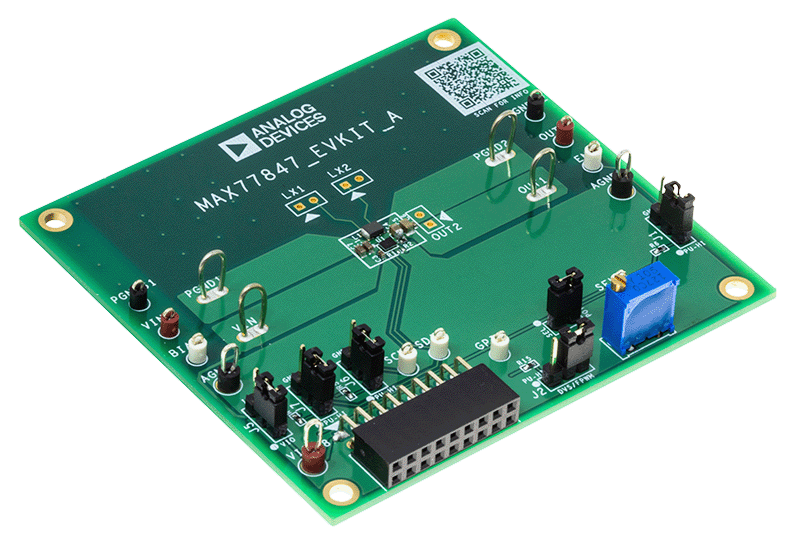

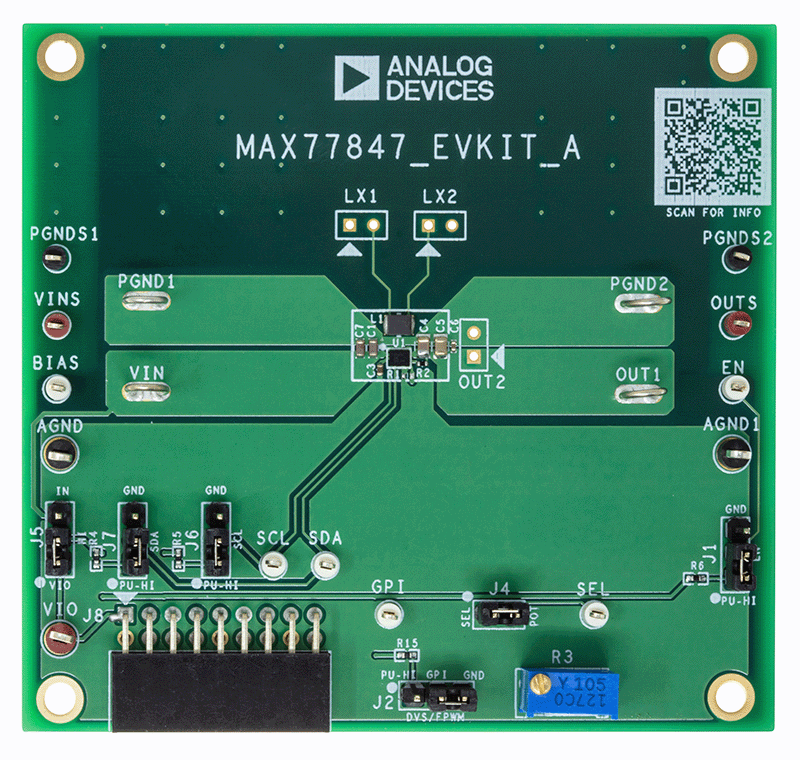

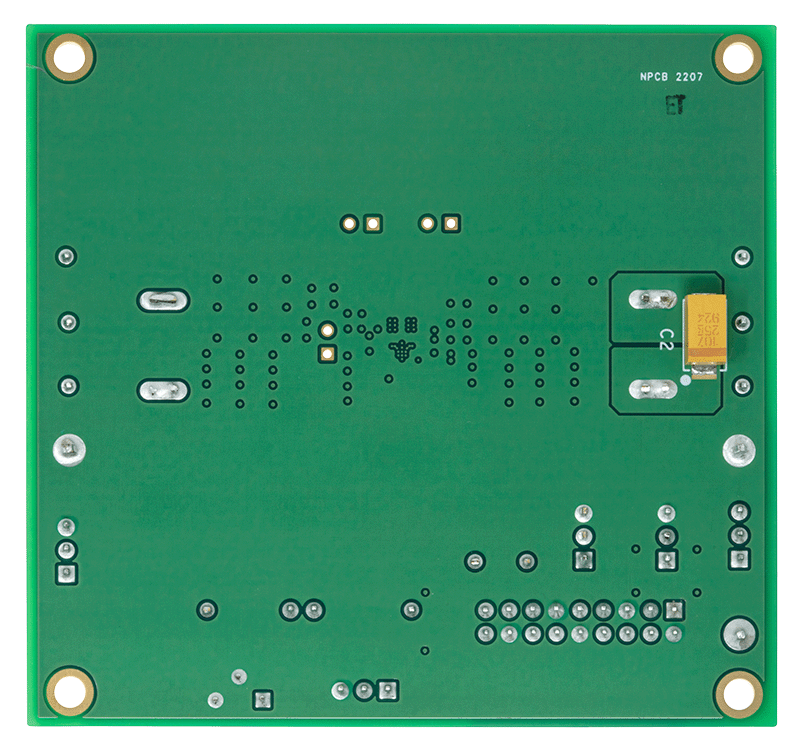

MAX77847EVKIT Board Photo Angle MAX77847EVKIT Board Photo Top MAX77847EVKIT Board Photo Bottom MAX77847 Typical Application Circuit
