MAX77752

マルチチャネル高集積パワーマネージメントIC

すべて表示 showmore-icon

演算集中型プラットフォーム用高集積パワーマネージメント

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格
価格は未定
特長
  • 高集積
    • 3つのバックレギュレータ
      • 高精度ブラウンアウトコンパレータ内蔵
    • 1つの低ドロップアウトリニアレギュレータ
      • 低入力電圧
    • 2つの専用負荷スイッチコントローラ
    • 1つの突入電流リミッタ(OTPを使用して負荷スイッチ3コントローラに設定可能)
    • 2つの外部レギュレータイネーブル出力
    • バックアップ電源制御用の電圧モニタ
  • 高い柔軟性と設定能力
    • I2C対応インタフェース
    • 出荷時OTPオプションが利用可能
    • 柔軟な電源シーケンサ
    • 設定可能なスリープ状態制御
  • 小型サイズ
    • 40ピンTQFN (5mm × 5mm × 0.8mm、0.4mmピッチ)
    • 総ソリューションサイズ:70mm2
製品概要
show more Icon

MAX77752は高集積パワーマネージメントソリューションで、3つのステップダウンコンバータ、1つの低ドロップアウトリニアレギュレータ、2つの外部レギュレータイネーブル出力、2つの専用負荷スイッチコントローラ、およびOTPを使用して第3の負荷スイッチコントローラとして設定可能な突入電流リミッタを内蔵しています。MAX77752は、高性能パワーマネージメントコンポーネント、高精度監視、およびカスタマイズされたトップレベルコントローラの組み合わせを提供することによって、効率的で、サイズが最適化されたソリューションを実現します。

40ピンTQFNパッケージ(5mm × 5mm × 0.8mm、0.4mmピッチ)は、スペースに制約のあるアプリケーションに最適です。

多数の出荷時設定可能オプションによって、さまざまな最終アプリケーション用にデバイスを調整することができます。

アプリケーション

  • オートメーションシステム
  • カメラ
  • ドローン
  • ゲーム機
  • ハンドヘルド機器
  • ソリッドステートドライブシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77752AETL+
  • HTML
  • HTML
MAX77752AETL+T
  • HTML
  • HTML
MAX77752BETL+T
  • HTML
  • HTML
MAX77752CETL+T
  • HTML
  • HTML
MAX77752DETL+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 14, 2018

- 1764

WAFER FAB

MAX77752AETL+

最終販売

MAX77752AETL+T

最終販売

MAX77752BETL+T

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 14, 2018

- 1764

arrow down

WAFER FAB

MAX77752AETL+

最終販売

MAX77752AETL+T

最終販売

MAX77752BETL+T

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

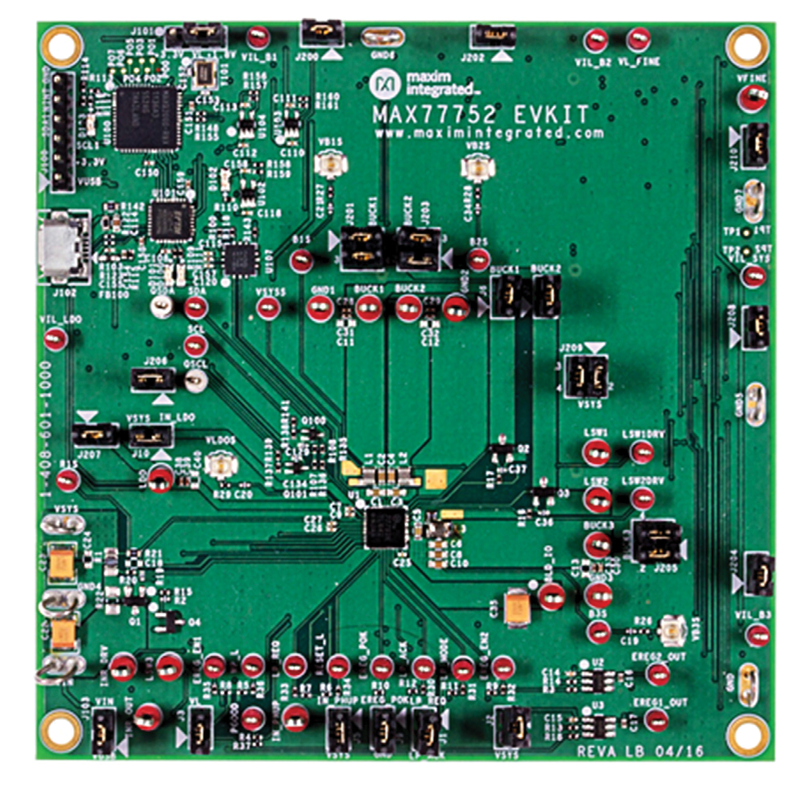

MAX77752EVKIT

MAX77752の評価キット

zoom

MAX77752EVKIT

MAX77752の評価キット

MAX77752の評価キット

機能と利点

  • USB-I2Cコンバータによって容易な通信が可能
  • レベルトランスレータ(MAX3395)によってI2Cバス電圧を1.8V~3.3Vに調整可能
  • ボード上の電子負荷によって容易な評価が可能
    • GUIによってバックコンバータ、LDO、LSW、SYSの静的/動的負荷調整が可能
    • 外部ファンクションジェネレータによってMOSFETを駆動し、各レギュレータの過渡性能を評価することが可能
  • 実証済みPCBリファレンスデザインおよびレイアウト
  • 完全実装および試験済み

製品の詳細

MAX77752の評価キット(EVキット)は、高集積PMIC のMAX77752を実証する完全実装および試験済みのプリント基板(PCB)です。MAX77752は3つのバックコンバータ、1つの低ドロップアウトリニアレギュレータ、2つの外部レギュレータイネーブル出力、2つの専用負荷スイッチコントローラ、およびOTPを使用して第3の負荷スイッチコントローラとして設定可能な突入電流リミッタで構成されます。

また、このEVキットにはMAXQ2000マイクロコントローラコマンドモジュールも含まれており、電源シーケンス、突入電流、個別の出力オン/オフを制御し、レギュレータの出力電圧を設定するためのI2Cインタフェースを提供します。

MAX77752の評価ソフトウェアが提供され、評価を容易に行うことができます。

アプリケーション

  • オートメーションシステム
  • カメラ
  • ドローン
  • ゲーム機
  • ハンドヘルド機器
  • ソリッドステートドライブシステム
