製品概要

機能と利点

  • 効率:90%以上
  • 自己消費電流:700µA
  • スタンバイ電流:120µA
  • 入力電圧範囲:4.5V~5.5V
  • 低コストのアプリケーション回路
  • 全Nチャネルスイッチ
  • 小型外付け部品
  • 小型SSOPパッケージ
  • 設計済みのアプリケーション:
    • 標準的な5Vから3.3VへのDC-DC変換、最大10A
    • 高精度Pentium P54C VR-Spec電源
  • 固定出力電圧:
    • 3.3V (標準)
    • 3.45V (高速Pentium™)
    • 3.6V (PowerPC™)

製品概要

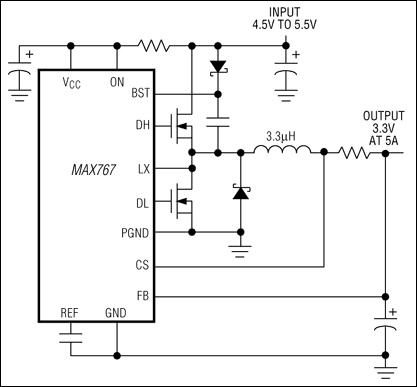

MAX767は、5Vの固定電源から優れた出力電圧精度を備えた3.3V出力に変換する、高効率、同期バックコントローラICです。類似の低電圧ステップダウンスイッチングレギュレータと比べて、高周波動作および全Nチャネルのアプリケーション回路構成という2つの特長を備えています。動作周波数が300kHzと高いため、超小型、低コストの外付け表面実装部品を使用することができます。

5A出力用に使用する3.3µHのインダクタは、類似回路におけるインダクタのサイズの5分の1以下です。また、全Nチャネル構成および同期整流によりコスト削減と、高効率を実現しています。さらに広い範囲の負荷電流において90%を超える効率を備えているため、ヒートシンクは不要です。出力コンデンサの容量も小さくてすむため、ボードスペースおよびコストを節約することができます。

MAX767はモノリシックBiCMOSのICで、20ピンSSOPパッケージで提供されています。その他の固定出力電圧およびパッケージオプションに関してはお問い合わせください。

アプリケーション

  • ローカル5Vから3.3VへのDC-DC変換
  • マイクロプロセッサドータボード
  • 10A以上を供給する電源
