MAX757

3.3V/5V/可変出力、ステップアップDC-DCコンバータ

すべて表示 showmore-icon

新設計用に、改善された高性能デバイスMAX1674/MAX1675/MAX1676を推奨

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$2.82
特長
  • 0.7Vの入力電源電圧まで動作
  • 効率:87% (200mA)
  • 自己消費電流:60µA
  • シャットダウンモード:20µA (リファレンスとLBI検出器はアクティブ)
  • 最大スイッチング周波数:500kHz
  • リファレンス精度:±1.5% (全温度範囲)
  • 低バッテリ検出器(LBI/LBO)
  • 8ピンDIPおよびSOパッケージ
製品概要
show more Icon

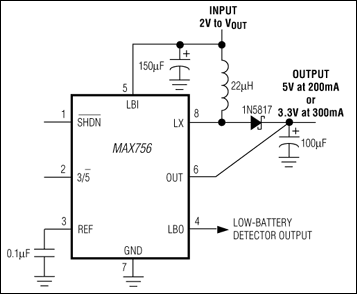

MAX756/MAX757は、小型、低入力電圧またはバッテリ駆動システム用のCMOSステップアップDC-DCスイッチングレギュレータです。MAX756は、最低0.7Vまでの正入力電圧を受け入れ、端子選択で3.3Vまたは5Vのより高い出力電圧に変換します。MAX757は可変バージョンであり、最低0.7Vまでの入力電圧を受け入れ、2.7V~5.5Vの範囲のより高い可変出力電圧を発生します。MAX756/MAX757の全負荷効率は87% (typ)以上です。

MAX756/MAX757は、従来の製品と比べ次の3点が改善されています。 サイズの小型化 - MOSFETパワートランジスタによって高スイッチング周波数(最大0.5MHz)が可能になり、小型(直径5mm以下)表面実装インダクタの使用を実現。87%の高効率化(バイポーラ技術による低電圧レギュレータに比べ10%向上)。CMOS構成とユニークなオフタイム一定のパルス周波数変調制御方式によって消費電流を60µAに低減。

アプリケーション

  • 2セルおよび3セルバッテリ動作機器
  • 3.3V~5Vのステップアップ変換
  • 血糖値メータ
  • 医療用計測
  • パームトップコンピュータ
  • パーソナルデータコミュニケータ/コンピュータ
  • ポータブルデータ収集機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$2.82

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX757CPA+
  • HTML
  • HTML
MAX757CSA+
  • HTML
  • HTML
MAX757CSA+T
  • HTML
  • HTML
MAX757ESA+
  • HTML
  • HTML
MAX757ESA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

ASSEMBLY

MAX757CSA+

製造中

MAX757CSA+T

製造中

MAX757ESA+

製造中

MAX757ESA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX757CSA+

製造中

MAX757CSA+T

製造中

MAX757ESA+

製造中

MAX757ESA+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX756EVKIT

MAX756、MAX757の評価キット

zoom

MAX756EVKIT

MAX756、MAX757の評価キット

MAX756、MAX757の評価キット

機能と利点

  • Operates Down to 0.7V Input Supply Voltage
  • 87% Efficiency at 200mA
  • 60µA Quiescent Current
  • 20µA Shutdown Mode with Active Reference and LBI Detector
  • 500kHz Maximum Switching Frequency
  • ±1.5% Reference Tolerance Over Temperature
  • Low-Battery Detector (LBI/LBO)
  • 8-Pin DIP and SO Packages
  • Surface-Mount Construction
  • Fully Assembled and Tested

製品の詳細
