製品概要

機能と利点

  • 負荷電流:最大500mA
  • 電流モードPWM:159kHz~219.5kHz保証
  • 効率:85%~90%
  • 1.7mAの自己消費電流(MAX748A)
  • 1.4mAの自己消費電流(MAX763A)
  • シャットダウン消費電流:0.2µA
  • インダクタ値:22µH、インダクタ設計不要
  • 過電流、ソフトスタート、および低電圧ロックアウト保護
  • サイクルごとの電流制限
  • 8ピンDIP/SOパッケージ(MAX763A)

製品概要

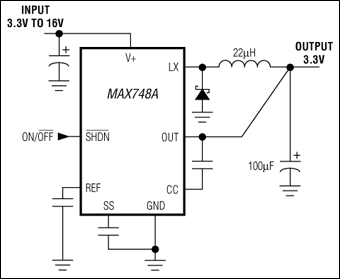

MAX748A/MAX763Aは3.3V出力CMOS、ステップダウンスイッチングレギュレータです。MAX748Aの入力範囲は3.3V~16Vで最大500mAを供給します。MAX763Aの入力範囲は3.3V~11Vで最大500mAを供給します。標準効率は85%~90%です。自己消費電流は1.4mA (MAX763A)で、シャットダウン時にはわずか0.2µAです。

パルス幅変調(PWM)電流モード制御によって、高精度出力レギュレーションおよび優れたトランジェント応答が得られます。出力電圧は、入力変動、負荷変動、および全温度範囲にわたって±5%の精度が保証されています。固定周波数スイッチングによって、出力リップルとノイズのフィルタリングが容易となり、小型外付け部品の使用が可能になります。ほとんどのアプリケーションにおいて22µHのインダクタが動作するため、磁気設計が不要です。

MAX748A/MAX763Aは、サイクルごとの電流制限、過電流制限、低電圧ロックアウト、およびプログラム可能なソフトスタート保護も特長としています。MAX748Aは、8ピンDIPおよび16ピンワイドSOパッケージで入手可能です。MAX763Aは8ピンDIPおよびSOパッケージで入手可能です。

アプリケーション

  • 5Vから3.3Vへの変換
  • 携帯電話
  • コンピュータ周辺装置
  • ハンドヘルドコンピュータ
  • ポータブル計測機器
