MAX7453

コンポジットおよびY/C出力用、トリプルチャネルビデオ再生フィルタおよびバッファ

すべて表示 showmore-icon

コンポジットビデオアナログ加算器付き、コスト効率の高いSビデオフィルタおよびバッファ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • CVBSおよびY/C (Sビデオ)ビデオ信号用トリプルチャネルフィルタおよびバッファ
  • NTSC、PAL、およびインタレースSDTV信号に最適なフィルタ応答
  • 阻止帯域減衰:42dB (typ) (27MHzにおいて)
  • 通過帯域応答:-0.3dB (typ)
  • 1Vを下回るのブランキングレベルによってDC結合出力が可能
  • CVOUTが2つの150Ωビデオ負荷を駆動
  • YOUTおよびCOUTが1つの150Ωビデオ負荷を駆動
  • 単一電源電圧:+5V
  • 8ピンSOパッケージ
製品概要
show more Icon

MAX7453は、SビデオおよびCVBSビデオ信号アプリケーション用の低コスト、トリプルチャネル、ビデオ再生フィルタです。このデバイスは、セットトップボックス、DVDプレーヤ、ハードディスクレコーダ(HDR)、およびパーソナルビデオレコーダなどのアンチエイリアシングおよびDAC平滑化ビデオアプリケーションに最適です。このフィルタは、+5Vの単一電源で動作します。このデバイスは、NTSC、PAL、および標準解像度TV (SDTV)ビデオシステムに最適化されています。

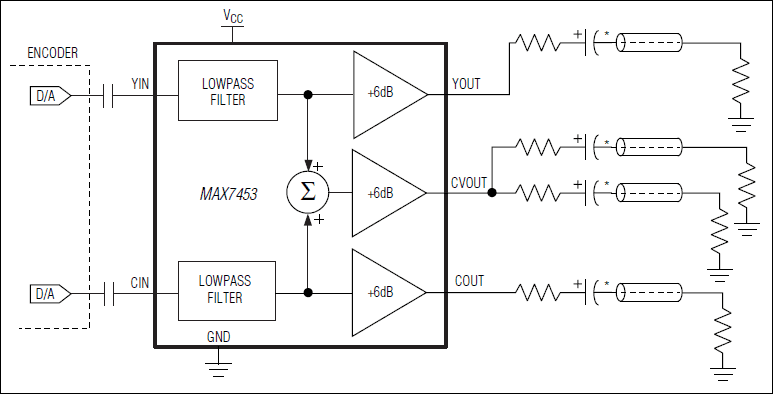

各チャネルは、ローパスフィルタと、1つ(YOUT、COUT)または2つ(CVOUT)の標準150Ωビデオ負荷を駆動可能な出力バッファから構成されます。出力バッファは、バックマッチ抵抗の後のブランキングレベル電圧が1V以下になるように、ACまたはDC負荷を駆動することができます。YおよびCビデオ入力は加算され、コンポジットビデオ出力を生成します。MAX7453は最大限に平坦な周波数応答を備えています

MAX7453は8ピンSOパッケージで提供され、0℃~+70℃の民生用温度範囲での動作が完全保証されています。

アプリケーション

  • NTSC/PAL、SDTV用のあらゆるコンポジット、Sビデオ出力
  • ゲームコンソール
  • セキュリティカメラ/デジタルカメラ
  • セットトップボックス/HDR/DVD
