MAX7304

I²Cインタフェース16ポート、レベル変換GPIOおよびLEDドライバ、ハイレベルESD保護内蔵

すべて表示 showmore-icon

ESD保護内蔵、PWM制御LEDドライバとして構成可能な16ポートのGPIOでコストを節約

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • PORT15~PORT12に4つのLEDドライバピン
  • 高ESD保護内蔵
    • ±8kV IEC 61000-4-2接触放電
    • ±15kV IEC 61000-4-2エアギャップ放電
  • 定電流LED駆動が可能な5V耐圧オープンドレインI/Oポート
  • 256ステップPWMの個別LED輝度制御精度
  • 個別LED点滅レートおよび共通LEDフェードイン/アウトレート:256ms~4096ms
  • ユーザー設定可能なデバウンス時間:1ms~32ms
  • 設定可能なエッジトリガポート割込み(アクティブローINT)
  • 動作電源電圧:1.62V~3.6V
  • 2つのロジックレベルに個別プログラム可能なGPIO
  • 8チャネル個別プログラム可能なレベルトランスレータ
  • ホットインサートをサポート
  • 選択可能なバスタイムアウトを備えた、400kbps、5.5V耐圧I²Cシリアルインタフェース
製品概要
show more Icon

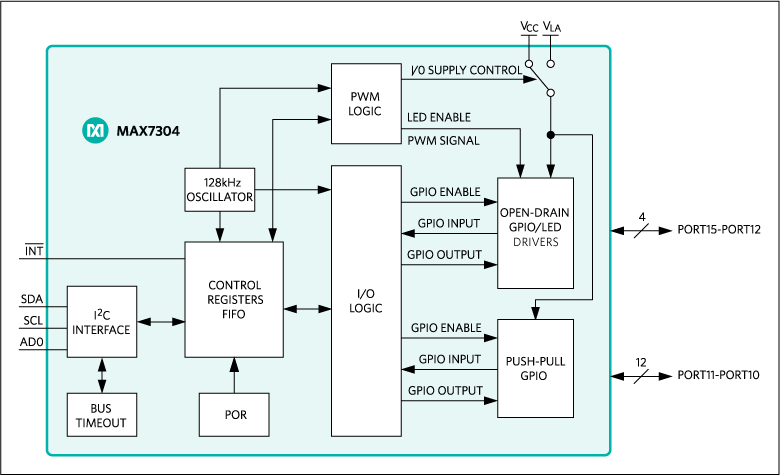

MAX7304は、16ポートGPIOで構成されており、12のプッシュプルGPIOと、PWM制御LEDドライバとして構成可能な4つのオープンドレインGPIOを備えています。このデバイスは、レベル変換用に1.62V~3.6Vの個別電源をサポートします。アドレス選択入力(AD0)によって、このデバイスに最大4つの固有スレーブアドレスが可能です。

各GPIOは、2つの外部印加ロジック電圧レベルの1つにプログラムすることができます。PORT15~PORT12は、LEDドライバとしても構成することが可能で、定電流シンクと内蔵発振器によるPWM輝度制御を備えています。各オープンドレインLEDポートの最大定電流レベルは20mAです。各オープンドレインポートのLEDの輝度は、256ステップのPWM制御を介して個別に調整することができます。このポートはLEDフェードも備えています。

デバイス内の同じインデックス行および列は、ダイレクトロジックレベルトランスレータとして使用することができます。

このデバイスは、エクスポーズドパッドを備えた24ピンTQFNパッケージ(3.5mm x 3.5mm)、および携帯電話、ポケットPC、その他のポータブル民生電子機器アプリケーション向けの小型25ピンウェハレベルパッケージ(WLP) (2.159mm x 2.159mm)で提供されます。

このデバイスは、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • 携帯電話
  • 携帯ゲーム
  • ノートブック
  • PDA
  • ポータブル民生用エレクトロニクス
