製品概要
機能と利点
- ヘックス/クワッド電圧検出器
- 低電圧および過電圧のスレッショルド(多種)
- スレッショルド精度：1%
- マージンディセーブルおよびマニュアルリセット入力
- ウォッチドッグタイマ
- オープンドレイン出力のアクティブローRESET、アクティブローOV、およびアクティブローWDO
- リセットタイムアウト期間：180ms (min)
- わずかな外付け部品
- 小型16ピンTQFN (5mm x 5mm)パッケージ
製品概要

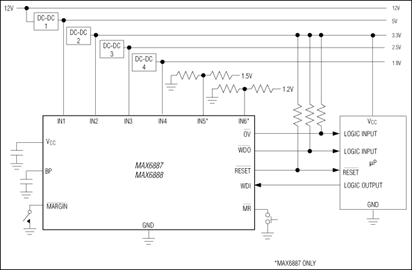

MAX6887/MAX6888のマルチ電圧電源監視回路は、複数の電圧検出器入力、1個のウォッチドッグ入力、および3個の出力を備えています。各電圧検出器入力は、出荷時に設定された低電圧および過電圧スレッショルドを用意しています。マニュアルリセットおよびマージンディセーブル入力によって、フレキシビリティが向上しています。
MAX6887は6個の電圧検出器入力、またMAX6888は4個の入力を備えています。入力電圧が各低電圧スレッショルドを下回るか、またはマニュアルリセットアクティブローMRがアサートされると、出力アクティブローRESETがアサートされます。入力電圧が各過電圧スレッショルドを上回ると、出力アクティブローOVがアサートされます。標準電源電圧については｢選択ガイド(Selector Guide)｣の表を参照してください。
MAX6887/MAX6888は、電源投入時タイムアウト期間と標準タイムアウト期間がそれぞれ102.4秒および1.6秒のウォッチドッグタイマを装備しています。ウォッチドッグタイマが満了すると、ウォッチドッグ出力アクティブローWDOがアサートされます。ウォッチドッグタイマの満了時にリセットを生成するために、アクティブローWDOをマニュアルリセット入力アクティブローMRに接続してください。RESET、OV、およびWDOはアクティブロー、オープンドレイン出力です。
MAX6887/MAX6888は5mm x 5mm x 0.8mmの16ピンTQFNパッケージで提供され、拡張温度範囲(-40℃～+85℃)で動作します。
アプリケーション
- マルチ電圧システム
- ネットワーキング
- サーバ/ワークステーション/ストレージシステム
- テレコム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX6887AETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887AETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887DETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887EETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887EETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887FETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887FETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887HETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887QETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| MAX6887QETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-5X5X0.75 | |
| ウェハ・ファブリケーション・データ |
