MAX6877

デュアル/トリプル電圧、電源トラッカ/シーケンサ/監視回路

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.89
特長
  • 最大3つの電源電圧に対して端子選択可能なトラッキングまたはシーケンシング制御
  • コンデンサで調整可能な電源投入/切断時のトラッキングスルーレート
  • コンデンサで調整可能な電源投入シーケンシング遅延
  • 内蔵チャージポンプによって外付け各nチャネルFETをエンハンス
  • コンデンサで調整可能なタイムアウト期間パワーグッド出力(MAX6877/MAX6878)
  • 調整可能な低電圧ロックアウトまたはロジックイネーブル入力
  • 出力ごとの内蔵100Ωプルダウンによって容量性負荷を急速に放電
  • 定格IN_/OUT_範囲:0.5V~5.5V
  • 動作電圧範囲:2.7V~5.5V
  • 短い電圧トランジェントによる影響なし
  • 小型、24ピンまたは16ピンTQFNパッケージ(4mm x 4mm)

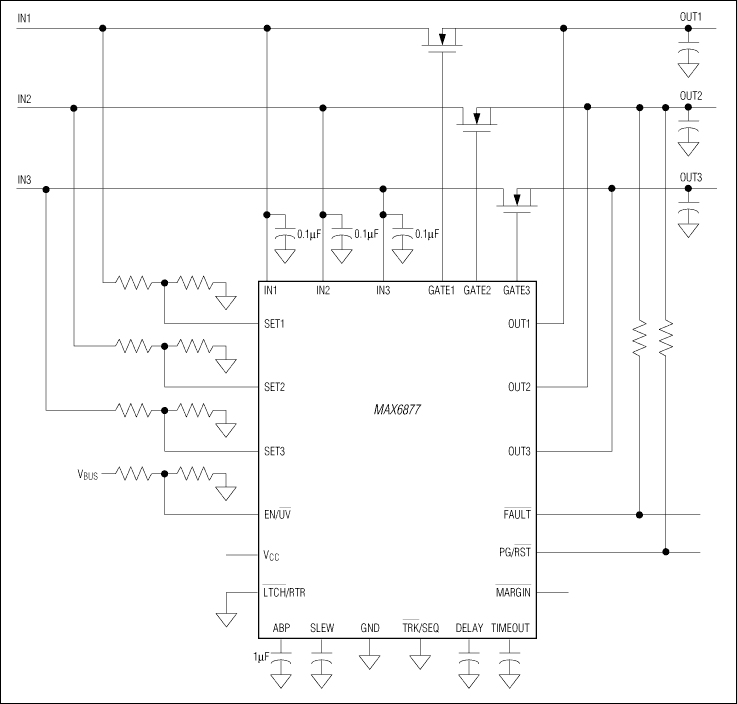

製品概要
show more Icon

MAX6877/MAX6878/MAX6879はマルチ電圧、電源トラッカ/シーケンサ/監視回路であり、最大3つのシステム電圧を監視し、電圧トラッキングまたは電圧シーケンシングを必要とするシステムに対して適切な電源投入/電源切断制御を行います。これらのデバイスによって、指定範囲内に電圧トラッキングを制御するか、またはシステム電源がイネーブルされたとき、適切な順序の電圧シーケンシングが可能となります。MAX6877/MAX6878/MAX6879は、OUT1/OUT2/OUT3電源電圧用に最大3個の外付けnチャネルパスFETを制御するのに必要なすべての電圧とタイミングを生成します(各デバイスの機能の相違については、「選択ガイド(Selector Guide)」を参照してください)。

MAX6877/MAX6878/MAX6879は、入力電源ごとに調整可能な低電圧スレッショルドを備えています。すべての電圧がこれらの調整可能なスレッショルドを上回ると、デバイスは外付けの各nチャネルMOSFETをオンにして、システムへの電圧のシーケンシングまたはトラッキングを行います。電圧トラッキングモードの場合は、制御されたスルーレートで全電源を徐々に立ち上げるように各MOSFETのGATE電圧が上昇します。MAX6877/MAX6878/MAX6879は、コンデンサで調整されたタイミングを備えるラッチオフモードまたは自動再試行モードを装備しています。

また、システムが正常にシャットオフすると、これらのデバイスは制御された電源切断(トラッキングモード)を行います。予期しない障害が発生すると、MOSFETのソースの容量性負荷の放電を促進するために内部の100Ωプルダウンを使って各出力は同時にすべてプルダウンされます。MAX6877/MAX6878/MAX6879は、大通過電流で低電圧降下となるように外部FETを十分にエンハンスする個別のチャージポンプを内蔵しています。また、MAX6877およびMAX6878は、システムリセットに使用することができる選択可能なタイムアウト期間付きのパワーグッド出力も備えています。

MAX6877/MAX6878/MAX6879は4mm x 4mmの小型、24ピンおよび16ピンTQFNパッケージで提供され、拡張動作温度範囲(-40℃~+85℃)での動作が完全保証されています。

アプリケーション

  • マルチ電圧システム
  • ネットワーキングシステム
  • サーバ/ワークステーション
  • ストレージ機器
  • テレコム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6877ETG+
  • HTML
  • HTML
MAX6877ETG+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX6877ETG+

製造中

MAX6877ETG+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX6877ETG+

製造中

MAX6877ETG+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX6877EVKIT

MAX6877の評価キット

zoom

MAX6877EVKIT

MAX6877の評価キット

MAX6877の評価キット

機能と利点

  • 電源投入/電源切断時に最大3個の電源を電圧トラッキング
  • 入力電圧スレッショルドを1.05V、1.58V、および2.93Vに設定可能
  • タイミングパラメータを設定可能
  • 回路監視用の出力信号
  • 最大10Aのチャネル電流能力
  • 完全実装および試験済み

製品の詳細

MAX6877の評価キット(EVキット)は、コントローラMAX6877の機能を検証する実装および試験済みの完全総合マルチ電圧電源トラッカ/シーケンサ/監視コントローラ回路です。MAX6877によって、電源投入時に最大3個の電源出力の電圧トラッキングまたはシーケンシングの制御、電源切断時に電圧制御が実現します。電圧トラッキングによって電源の全出力電圧は同じ速度で立上り、または立下り、他方、電圧シーケンシングは入力電圧が安定化すると各出力を順番にオンにします。このEVキット回路は、障害状態とパワーグッド状態をそれぞれ示すアクティブローFAULTおよびPG/アクティブローRST出力信号を備えています。この回路のタイミングパラメータと電圧スレッショルドは変更することができます。このEVキットボードは、1チャネル当り最大10Aを処理するように設計されています。

アプリケーション

  • マルチ電圧システム
  • ネットワーキングシステム
  • サーバ/ワークステーション
  • ストレージ機器
  • テレコム
