製品概要

機能と利点

  • 6つ(MAX6870)、または4つ(MAX6871)の設定可能な入力電圧検出器
    • 1つの高電圧入力(+1.25V~+7.625V、または+2.5V~+13.2Vのスレッショルド)
    • 1つのバイポーラ電圧入力(±1.25V~±7.625V、または±2.5V~±15.25Vのスレッショルド)
    • 4つ(MAX6870)または2つ(MAX6871)の正電圧入力(+0.5V~+3.05Vまたは+1V~+5.5Vのスレッショルド)
  • 4つの汎用ロジック入力
  • 2つの設定可能なウォッチドッグタイマ
  • 8つ(MAX6870)、または5つ(MAX6871)のプログラマブル出力
    • アクティブハイ、アクティブロー、オープンドレイン、弱プルアップ、プッシュプル、チャージポンプ
    • 25µs~1600msのタイミング遅延
  • 10ビットの内蔵ADCが入力電圧検出器入力と2つの補助入力を監視
  • マージンディセーブルおよびマニュアルリセット制御
  • 1.25Vの内部リファレンスまたは外部リファレンス入力
  • 4kbユーザEEPROMを内蔵
    • 耐久性:10万回の消去/書込みサイクル
    • データ保持:10年
  • I²C/SMBus対応シリアルの設定/通信用インタフェース
  • スレッショルド精度:±1%

製品概要

MAX6870/MAX6871はEEPROMによる設定可能なマルチ電圧電源シーケンサ/監視回路で、複数の電圧検出器入力、2つの補助入力、および4つの汎用ロジック入力を監視します。MAX6870/MAX6871は、高度に設定可能な電源シーケンスアプリケーション用のプログラマブル出力を備えています。MAX6870は6つの電圧検出器入力と8つのプログラマブル出力を備え、MAX6871は4つの電圧検出器入力と5つのプログラマブル出力を備えています。マニュアルリセットおよびマージンディセーブル入力によって、フレキシビリティが向上しています。

すべての電圧検出器は、低電圧/過電圧検出用またはデュアル低電圧検出用に設定可能なスレッショルドを2つ備えています。1つの高電圧入力(IN1)は、50mVステップの+2.5V~+13.2Vまたは25mVステップの+1.25V~+7.625Vスレッショルド電圧の検出器を備えています。1つのバイポーラ入力(IN2)は、50mVステップの±2.5V~±15.25Vまたは25mVステップの±1.25V~±7.625Vスレッショルド電圧の検出器を備えています。正入力(IN3~IN6)は、20mVステップの+1V~+5.5Vまたは10mVステップの+0.5V~+3.05Vの検出器スレッショルド電圧を備えています。

プログラマブルな出力段によって、電源シーケンスやシステムリセット/割込みを制御します。プログラマブルな出力オプションには、アクティブハイ、アクティブロー、オープンドレイン、弱プルアップ、プッシュプル、チャージポンプがあります。プログラマブルなタイミング遅延ブロックは、デアサート前に各出力を25µs~1600msの間、待機するように設定します。障害レジスタは、各出力をアサートさせた状態(低電圧、過電圧、マニュアルリセットなど)をロギングします。

内蔵10ビットADCは、200msごとに全入力を順に自動実行するマルチプレクサを通じて、電圧検出器入力と2つの補助入力を監視します。SMBus™/I²C対応のシリアルデータインタフェースは、MAX6870/MAX6871の設定EEPROM、設定レジスタ、4kbの内蔵ユーザEEPROM、ADCレジスタ、および障害レジスタを設定し、これらと通信します。

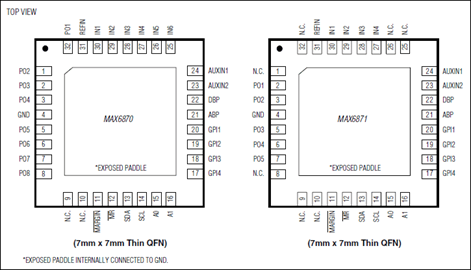

MAX6870/MAX6871は7mm x 7mm x 0.8mmの32ピンTQFNパッケージで提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • 基地局
  • マルチマイクロプロセッサ/電圧システム
  • ネットワーキングシステム
  • サーバおよびワークステーション
  • ストレージ機器
  • 電気通信/電話局
