製品概要
機能と利点
- リセットおよびウォッチドッグオプションにより幅広いアプリケーションが可能
- 出荷時設定されたリセットスレッショルドオプション：1.575V～5V (約100mV単位)
- 調整可能なリセットスレッショルドオプション
- シングル/デュアル電圧監視
- コンデンサで調整可能なリセットタイムアウト
- コンデンサで調整可能なウォッチドッグタイムアウト
- Min/Max (ウィンドウ付き)ウォッチドッグオプション
- マニュアルリセット入力オプション
- プッシュプルまたはオープンドレインのアクティブローRESET出力オプション
- 3.7µA消費電流によってシステム消費電力を低減
- 内蔵電源保護機能によって堅牢性を向上
- 電源過渡耐性
- アクティブローRESETの有効性を保証：VCC ≥ 1V
- 8ピンSOT23パッケージによって基板スペースを節約
- AEC-Q100認定。特定/Vトリムバージョンについてはデータシートの「Ordering Information (型番)」をご覧ください。

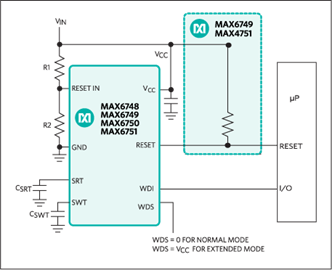

製品概要
MAX6746～MAX6753は低電力マイクロプロセッサ(µP)監視回路で、1.575V～5Vのシングル/デュアルシステム電源電圧を監視し、リセットおよびウォッチドッグ機能の最大調整能力を提供します。VCC電源電圧やRESET INがリセットスレッショルドを下回ったり、マニュアルリセットがローにプルされると、これらのデバイスはリセット信号をアサートします。VCCおよびRESET INがリセットスレッショルドを上回った後、リセットタイムアウト期間の間リセット出力がアサートされた状態を保持します。リセット機能は、電源過渡変化に対する保護機能を備えています。
MAX6746～MAX6753は、約100mV刻みで1.575V～5.0Vの±2%精度の出荷時設定リセットスレッショルド電圧、または外付け抵抗により調整可能なリセットスレッショルド電圧(あるいはその両方)を備えています。
リセットおよびウォッチドッグ遅延は、外付けコンデンサによって調整可能です。MAX6746～MAX6751には、ウォッチドッグタイムアウト期間を128倍延長するウォッチドッグ選択入力が装備されています。MAX6752/MAX6753には、想定動作ウィンドウ外の動作を監視するウィンドウウォッチドッグタイマが搭載されています。
MAX6746～MAX6753は、プッシュプルまたはオープンドレインアクティブローRESET出力付きで提供されます。MAX6746～MAX6753は8ピンSOT23パッケージで提供され、自動車用温度範囲(-40℃～+125℃)での動作が保証されています。
デザインソリューション：Build in Automotive Insurance with Supervisor and Watchdog Policies ›
アプリケーション
- 車載用
- バッテリ駆動コンピュータ/コントローラ
- コンピュータ
- クリティカルなµP監視
- 組込みコントローラ
- インテリジェント機器
- 医療用機器
- ポータブル機器
- セットトップボックス
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX6746 Reliability Data1/12/2023
-
Build In Automotive Insurance with Supervisor and Watchdog Policies12/19/2019
-
パルス酸素濃度計の設計におけるセンサー性能とSN比を向上11/22/2010
-
システムの信頼性を高めるウォッチドッグの正しい選び方3/26/2003
ツールおよびシミュレーション
IBISモデル
IBS
MAX6746 IBIS Model
31.36K
おすすめ製品
MAX6746 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX6746KA16+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA16+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA17/V+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA17/V+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA23+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA23+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA26+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA26+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA29+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA29+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA29/V+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA29/V+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA31+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA31+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA31/V+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA31/V+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA46+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX6746KA46+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| ウェハ・ファブリケーション・データ | MAX6746 Reliability Data |
