MAX6699

5チャネル高精度温度モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.56
機能
  • 4つの温度測定用ダイオード入力
  • ローカル温度センサ
  • リモート温度精度:1℃ (+60℃~+100℃)
  • POR (電源オンリセット)時の温度監視開始によってフェイルセーフのシステム保護を実現
  • 割込み、スロットル、シャットダウン用のアクティブローALERTおよびアクティブローOVERT出力
  • 小型の16ピンQSOPおよび16ピンTSSOPパッケージ
  • 2線式SMBusインタフェース
製品概要
show more Icon

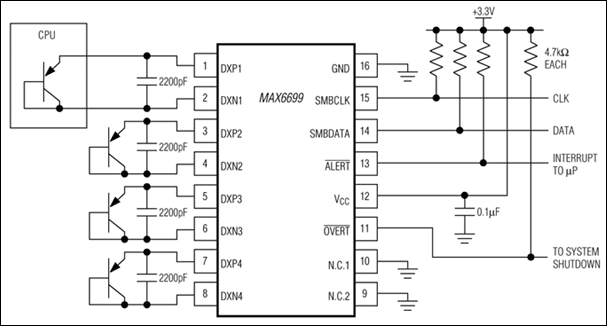

高精度のマルチチャネル温度センサのMAX6699は、自身の温度と最大4個の外付けダイオード接続トランジスタの温度を監視します。いずれの温度チャネルもプログラマブルなアラートスレッショルドを備えています。またチャネル1と4は、プログラマブルな温度過昇スレッショルドも備えています。チャネルの測定温度が各スレッショルドを超えると、ステータスビットはステータスレジスタのいずれかに設定されます。2つのオープンドレイン出力、アクティブローOVERTおよびアクティブローALERTは、ステータスレジスタのこれらのビットに応じてアサートします。

2線式シリアルインタフェースは、次に示す標準システム管理バス(SMBus™)プロトコルをサポートしています。すなわち、温度データを読取り、アラームスレッショルドを設定するためのWrite Byte (バイト書込み)、Read Byte (バイト読取り)、Send Byte (バイト送信)、およびReceive Byte (バイト受信)です

MAX6699は-40℃~+125℃の動作温度範囲が保証され、16ピンQSOPおよび16ピンTSSOPパッケージで提供されます。

アプリケーション

  • デスクトップコンピュータ
  • ノートブックコンピュータ
  • サーバ
  • ワークステーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6699EE34+
  • HTML
  • HTML
MAX6699EE34+T
  • HTML
  • HTML
MAX6699EE99+
  • HTML
  • HTML
MAX6699EE99+T
  • HTML
  • HTML
MAX6699UE34+
  • HTML
  • HTML
MAX6699UE34+T
  • HTML
  • HTML
MAX6699UE38+
  • HTML
  • HTML
MAX6699UE99+
  • HTML
  • HTML
MAX6699UE9C+
  • HTML
  • HTML
MAX6699UE9C+T
  • HTML
  • HTML
