MAX6685

デュアル出力、リモートジャンクション温度スイッチ

すべて表示 showmore-icon

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • ピン設定の下限温度スレッショルド:+40℃~+80℃、または+75℃~+115℃ (5℃刻み)
  • プリセット上限スレッショルド:+120℃または+125℃
  • 上限温度アラーム用オープンドレインアクティブロー出力
  • 下限温度アラーム用CMOSプッシュプルでアクティブハイ出力、またはオープンドレインでアクティブロー出力
  • 精度:1.5℃
  • 電源:3.0V~5.5V、200µA
  • 8ピンµMAX パッケージ
  • 製品概要
    show more Icon

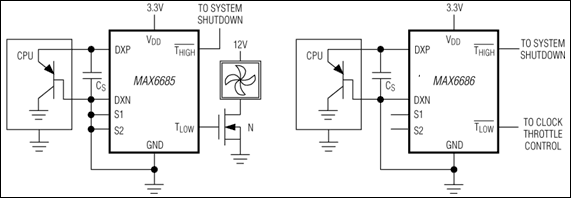

    MAX6685/MAX6686は、外付けダイオード接続トランジスタを検出素子として使用するデュアル出力温度スイッチです。これらのデバイスは、2個のロジック出力(THIGHおよびTLOW)を備えています。リモート温度が出荷時設定された+120℃または+125℃の上限トリップスレッショルドを超えると、THIGHはロジック信号をアサートします。リモート温度が下限スレッショルドを超えると、TLOWがアサートします。このスレッショルドは、S1およびS2ピンにより制御されます。下限スレッショルドは、5℃刻みで2種類の温度範囲が提供されます。2種類の温度範囲とは、+40℃~+80℃、および+75℃~+115℃です。アサート解除される両出力のヒステリシスは、通常5℃です。

    THIGHは、MAX6685およびMAX6686ではオープンドレイン、アクティブロー出力です。TLOWはMAX6685の場合はCMOSプッシュプル、アクティブハイ出力であり、MAX6686の場合はオープンドレイン、アクティブロー出力です。両デバイスは、省スペース8ピンµMAXパッケージで提供されます。

    アプリケーション

    • CPU温度保護
    • ファン制御
    • FPGA温度保護
    • マルチチップ・モジュール
