MAX6661

リモート温度制御ファン速度レギュレータ、SPI対応インタフェース付

すべて表示 showmore-icon

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 温度測定およびファンレギュレーション内蔵
  • プログラマブルファンスレッショルド温度
  • フルスケールファン速度に対する温度範囲がプログラム可能
  • 高精度の閉ループファン速度レギュレーション
  • 内蔵パワーデバイスによる最大250mA定格ファンの駆動
  • プログラム可能な上限/下限温度アラーム
  • SPI対応シリアルインターフェース
  • 温度検出精度:±1℃ (+60℃~+100℃)
  • 製品概要
    show more Icon

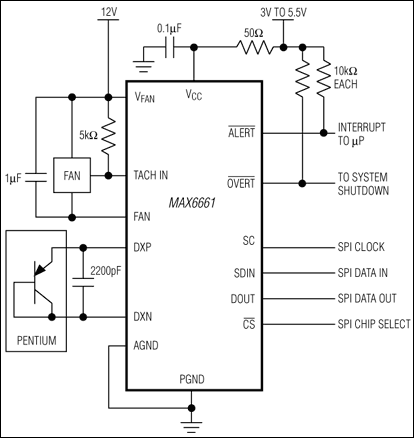

    MAX6661は、完全な閉ループファン制御を提供するリモート温度センサおよびファン速度レギュレータです。リモート温度センサは、通常、マイクロプロセッサのサブストレートPNPなどのコレクタ接地PNP、または一般に低コストで取付けが容易なNPNタイプの2N3904やPNPタイプの2N3906などのダイオード接続トランジスタです。

    このデバイスは、タコメータフィードバックによってファン速度を制御する閉ループファンコントローラを内蔵しています。MAX6661は、温度データを、ユーザによってSPI™バス上でプログラムされたファンスレッショルド温度および利得設定値と比較します。その結果、リモートジャンクション温度に比例した自動ファン制御が行われます。温度フィードバックループは、ファン速度全域にわたってシステムを制御するために随時切断することができます。

    ファン速度は、PWM制御とは対照的に電圧制御されるため、音響ノイズが大幅に減少しファンの信頼性が高くなります。内蔵のパワーデバイスは、最大250mA定格のファンを駆動します。

    温度データは、500msごとに更新され、SPIインタフェース上で随時読取りが可能です。MAX6661の精度は、リモートジャンクションが+60℃~+100℃のとき1℃ (max)です。データ形式は10ビット+符号ワードで、分解能が0.125℃です。

    MAX6661は、-40℃~+125℃で動作が保証されており、16ピンQSOPパッケージで提供されます。

    アプリケーション

    • 電子楽器
    • サーバ
    • テレコムシステム
    • ワークステーション
