MAX6616

サーミスタ入力、デュアルチャネル温度モニタおよびファンスピードコントローラ

サーミスタ入力付き、業界唯一の、デュアルチャネル温度モニタおよびファンコントローラ

データシート (Rev. 2)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 2つのサーミスタ入力
  • 2つのオープンドレインPWM出力でファンスピードを制御
  • ローカル温度センサ
  • 6つのGPIO (MAX6616)
  • プログラマブルなファン制御特性
  • PWMの変化速度の制御により、意識させないファンスピードの調整を保証
  • フェイルセーフのシステム保護
  • スロットリングまたはシャットダウン用のアクティブローOT出力
  • 9種類のピンプログラマブルSMBusアドレス
  • 16ピンおよび24ピンQSOPパッケージ

MAX6615/MAX6616は、内部ダイ温度および1つの外付けサーミスタの温度、または2つの外付けサーミスタの温度のいずれかの2つの温度チャネルを監視します。温度データによってPWM出力信号が制御され、冷却ファンのスピードが調整されます。このため、システムが冷えた状態で動作している場合はノイズが最低限に抑えられ、電力消費が増大している場合は冷却が最大化されます。ファンの障害を検出するために、ファンのタコメータ出力信号はMAX6615/MAX6616によって監視されます。ファンの障害が検出された場合は、アクティブローFAN_FAIL出力がアサートされます。

2線式シリアルインタフェースは標準システム管理バス(SMBus™)のWrite Byte、Read Byte、Send Byte、およびReceive Byteコマンドを受け付け、温度データを読み取り、アラームスレッショルドを設定します。プログラマブルアラーム出力を使って、割込み、スロットル信号、または温度過昇シャットダウン信号を生成することができます。

MAX6616は、さらにフレキシビリティを高めるために6つのGPIOを備えています。PRESET端子をグランドまたはVCCに接続する設定に応じて、入力または出力として起動されるGPIO0を除き、その他のすべてのGPIOは入力として起動されます。

MAX6616は24ピンQSOPパッケージ、またMAX6615は16ピンQSOPパッケージで提供されます。両デバイスとも3.0V～5.5Vの単一電源範囲で動作し、-40℃～+125℃の動作温度範囲を備え、消費電流はわずか500µAです。

アプリケーション

  • デスクトップコンピュータ
  • ネットワーキング機器
  • 電源
  • サーバ
  • ワークステーション
MAX6616
サーミスタ入力、デュアルチャネル温度モニタおよびファンスピードコントローラ

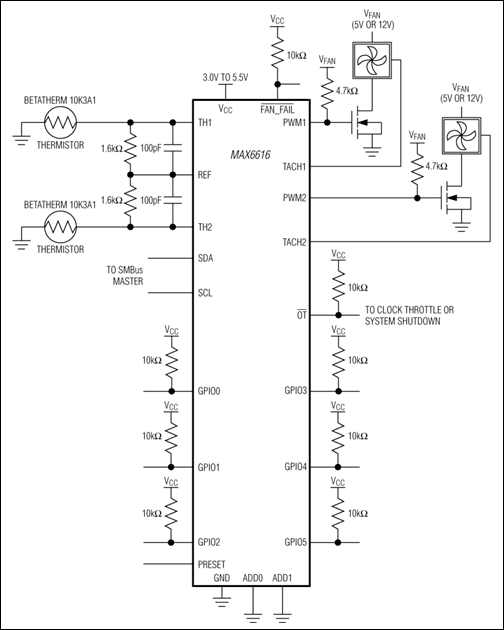

MAX6615、MAX6616：標準アプリケーション回路
