MAX6467

新規設計に推奨

エッジトリガ、ワンショットマニュアルリセット付き、マイクロプロセッサ監視リセット回路

データシート (Rev. 8)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 出荷時設定済み高精度リセットスレッショルド電圧：+5.0V、+3.3V、+3.0V、+2.5V、および+1.8V
  • エッジトリガマニュアルリセット入力、ワンショットパルスリセット出力付き、
  • 2種類のリセットタイムアウト期間オプション：150ms (min)または1200ms (min)
  • 短時間電圧トランジェントの影響なし
  • 低消費電流：3µA (VCC = +1.8V時)
  • VCC = ＋1Vまで有効なアクティブローRESET
  • アクティブローオープンドレインおよびプッシュプルアクティブローRESET出力オプション
  • 動作温度範囲：-40℃～+125℃
  • 小型4ピンSC70およびSOT143パッケージ
  • 外付け部品不要
  • MAX811、MAX6315、MAX6384、およびMAX6386とピンコンパチブル
  • AEC-Q100認定、特定/V製品についてはデータシートの「型番」を参照ください

マイクロプロセッサ(µP)監視回路のMAX6467/MAX6468は、+1.8V～+5.0Vの単一電源電圧を監視し、電源電圧がそのプリセットスレッショルド以下に低下するとリセットをアクティブにします。エッジトリガ、ワンショットマニュアルリセット機能によって、連続的なアクティブマニュアルリセットの場合でも、µPが固定タイムアウト期間のみリセットモードに入るようになります。MAX6467/MAX6468は、従来のマニュアルリセット監視回路に比べてシステムの信頼性が大幅に向上します。

各種のトリミング済みスレッショルドオプションによって、さまざまな電源電圧と許容範囲に対応することができ、外付け部品が不要になリます。出荷時設定済みスレッショルドは、+1.575V～+4.625Vで、+5.0V、+3.3V、+3.0V、+2.5V、および+1.8Vの電源を種々の許容範囲で監視するために使用されます。150ms (min)と1200ms (min)のリセットタイムアウト期間は、さまざまなµPプラットフォームに適用することができます。

単一のアクティブローRESET出力は、VCCがそのスレッショルド以下に低下したとき、もしくはエッジトリガアクティブローMRがアクティブローになった場合にアクティブになリます。VCCがそのスレッショルド以上に上昇した後のリセットタイムアウト期間、およびマニュアルリセット入力立下りエッジ後の固定ワンショットタイムアウト期間で、アクティブローRESETはローレベルを維持します。アクティブローRESETは、VCCが+1V以上に保たれている間有効です。オープンドレイン(MAX6467)およびプッシュプル(MAX6468)の出力オプションによって、システム設計が柔軟になります。

MAX6467/MAX6468は、省スペースの4ピンSOT143および超小型4ピンSC70パッケージで提供され、自動車用温度範囲(-40℃～+125℃)で動作が保証されています。

アプリケーション

  • 車載製品
  • 携帯電話/PDA
  • デジタルカメラ
  • DSLモデム
  • 組込み制御システム
  • 全地球測位システム(GPS)
  • 産業用機器
  • 医療用機器
  • MP3プレーヤー
  • ポータブル/バッテリ駆動機器
MAX6467
エッジトリガ、ワンショットマニュアルリセット付き、マイクロプロセッサ監視リセット回路

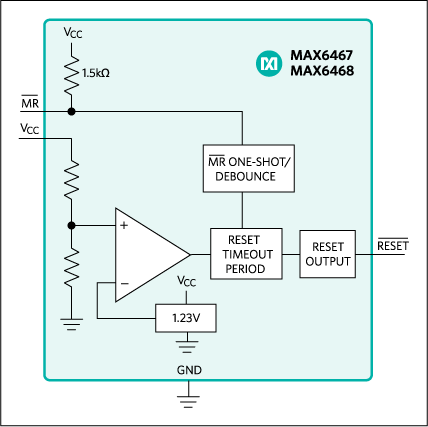

MAX6467、MAX6468：ファンクションダイアグラム
