MAX6365H

製造中

バッテリバックアップおよびチップイネーブルゲート付き、SOT23、低電力µP監視回路

業界唯一のバッテリバックアップおよびチップイネーブルゲート付きSOT23 µP監視回路

データシート (Rev. 5)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低電源電圧動作：+1.2V (VCCまたはVBATT)
  • +5.0V、+3.3V、+3.0V、+2.5Vの電源電圧の高精度監視
  • チップイネーブル信号を内部でゲート、伝播遅延1.5ns
  • デバウンスされたマニュアルリセット入力(MAX6365)
  • ウォッチドッグタイマ：タイムアウト1.6秒(MAX6366)
  • バッテリオン出力インジケータ(MAX6367)
  • 補助ユーザ可変RESET IN (MAX6368)
  • 低自己消費電流：10µA
  • 3つの出力構造を提供
    • プッシュプルアクティブローRESET
    • オープンドレインアクティブローRESET
    • オープンドレインRESET
  • 1.2Vまでの有効なRESET/アクティブローRESETの保証
    • (VCCまたはVBATT)
  • 電源のトランジェント耐性
  • リセットタイムアウト期間：150ms (min)
  • パッケージ：小型8ピンSOT23

MAX6365～MAX6368は、マイクロプロセッサ(µP)機器における電源監視、バッテリバックアップ制御機能およびメモリ書込み保護を容易にする監視回路です。本回路は超小型高集積ソリューションの最新システムのサイズ、精度および信頼性を大幅に改善します。

これらのデバイスは次の4つの基本的な機能を備えています。

  1. VCC電源のパワーアップ、パワーダウンおよび低電圧条件においてµPリセット出力を提供します。
  2. メイン電源が故障した時にCMOS RAM、CMOS µP、リアルタイムクロックおよびその他のデジタルロジックの低電力動作およびデータを維持するため、内部でVCCからバックアップバッテリへの切換えを行います。
  3. 電源またはプロセッサの故障時、内部チップイネーブルゲートによってメモリ書込み保護機能を提供します。
  4. 次のオプションを提供しています：マニュアルリセット入力(MAX6365)、ウォッチドッグタイマ機能(MAX6366)、バッテリオン出力(MAX6367)、補助ユーザ可変リセット入力(MAX6368)。
MAX6365～MAX6368は最低1.2VのVCC電源で動作します。出荷時設定のリセットスレッショルド電圧は2.32V～4.63Vです(フルデータシートの｢型番｣を参照)。さらに、各タイプについて、プッシュプルアクティブロー、オープンドレインアクティブローまたはオープンドレイン、アクティブハイの3つのリセット出力バージョンが用意されています(フルデータシートの｢選択ガイド｣を参照して下さい)。MAX6365～MAX6368は小型8ピンSOT23パッケージで提供されています。

アプリケーション

  • コンピュータ：デスクトップ、ワークステーション、サーバ
  • ノートブックコンピュータ
  • パームトップコンピュータ
  • ペン入力パームトップ
  • ポータブル患者監視装置/ドラッグデリバリ
  • ポータブル試験計器
  • POS端末
  • プリンタおよびファックス
  • プログラマブルロジックコントローラ
MAX6365H
バッテリバックアップおよびチップイネーブルゲート付き、SOT23、低電力µP監視回路

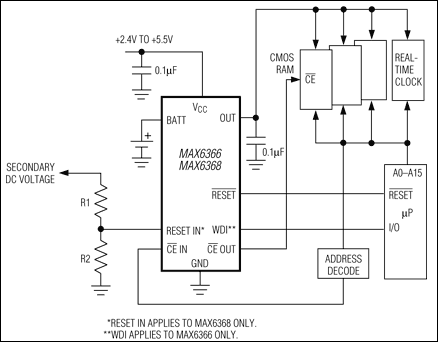

MAX6365、MAX6366、MAX6367、MAX6368：標準動作回路
