MAX633

製造中

CMOS Fixed/Adjustable Output Step-Up Switching Regulators

Integrated Catch Diode Reduces Component Count

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Fixed +SV, +12V, +15V Output Voltages
  • Adjustable Output with 2 Resistors
  • 80% Typ Efficiency
  • Only 2 External Components
  • Charge Pump for Negative Output
  • 135µA Typ Operating Current

The MAX631, MAX632, and MAX633 are +5V, + 12V, and +15V fixed output, step-up DC-DC converters for use in low-power, high-efficiency switching regulator applica­ tions. The only external components required are an output filter capacitor and a low-cost inductor. Included on-chip are low battery detection circuitry and a charge pump output for generating a negative voltage in dual­ supply applications.

Though most simply used as fixed output regulators, the Ordering Information MAX631/632/633 can also be set for other output volt­ ages by adding an external voltage divider.

Maxim manufactures a broad line of step-up, step-down, and inverting DC-DC converters, with features such as logic-level shutdown, adjustable oscillator frequency, and external MOSFET drive.

APPLICATIONS

  • Minimum Component, High-Efficiency
  • DC-DC Converters
  • Portable Instruments
  • Rechargeable and Primary Battery Power Conversion
  • Uninterruptable On-Board Power Supplies
  • Card Level Multiple Power Conversion

    •
    MAX633
    CMOS Fixed/Adjustable Output Step-Up Switching Regulators

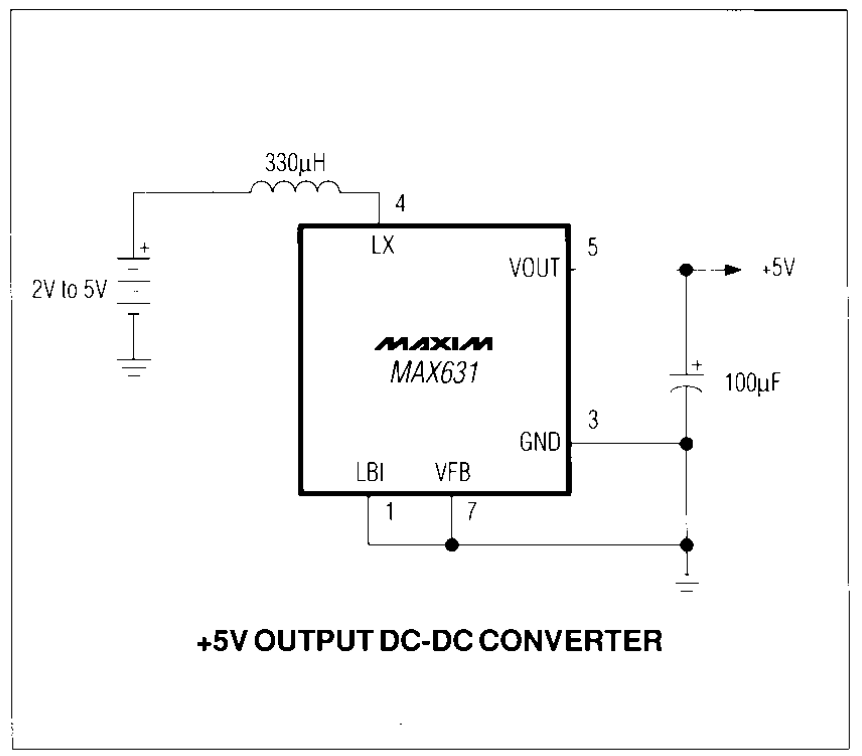

    max631 typical application circuit MAX631、MAX632、MAX633：ピン配置
