MAX629

製造中

28V、低電力、高電圧、ブーストまたは反転DC-DCコンバータ

製品モデル
2
1Ku当たりの価格
最低価格:$4.58
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 内部500mA、28V Nチャネルスイッチ(外部FET不要)
  • 正または負の出力電圧を発生
  • 消費電流:80µA
  • 最大シャットダウン電流:1µA
  • スイッチング周波数:最大300kHz
  • 可変電流リミットにより、小型で安価なインダクタが使用可能
  • パッケージ:8ピンSO
MAX629
28V、低電力、高電圧、ブーストまたは反転DC-DCコンバータ

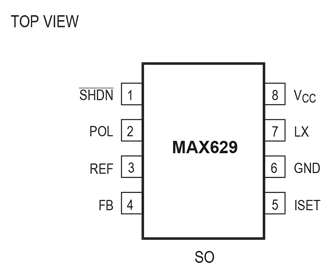

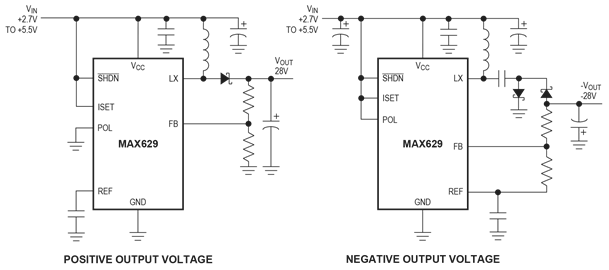

MAX629 Functional Diagram MAX629 Circuit Diagram MAX629 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LCD/CCD/OLED バイアス 1
MAX686 製造中 DAC制御ブーストインバータ、内部スイッチ付き、LCDバイアス電源
Product 1
MAX1620 新規設計には非推奨 デジタル調節可能なLCDバイアス電源
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX629_EVKIT

MAX629の評価キット

機能と利点

  • 出力電圧:
    • 正:+24V
    • 負:-20V
  • バッテリ入力電圧:
    • +0.8VからVOUT (正出力)
    • +0.8Vから+15V (負出力)
  • VCC電源範囲:+2.7V~+5.5V
  • 20mAまでの出力電流
  • 内部28V Nチャネルスイッチ
  • 1µA (Max) ICシャットダウン電流
  • 300kHzまでのスイッチング周波数
  • 表面実装部品
  • 完全実装・試験済み

製品詳細

MAX629の評価キット(EVキット)は、2つの独立したスイッチングレギュレータ回路を備えています。最初の回路は、20mAまでの電流で+0.8V~VOUTバッテリ電圧を+24VのLCDバックプレーンバイアス電圧に変換します。もう1つの回路は、20mAまでの電流で+0.8V~+12Vのバッテリ電圧を-20Vに変換します。MAX629では、VCCに+2.7V~+5.5Vの電源が必要ですが、インダクタは僅か0.8Vで駆動できます。これらの出力は、共にフィードバック抵抗値を変更することによって調整できます。

MAX629のEVキットは自己消費電流が低く、効率が高いため、バッテリ寿命の最大化が図れます。300kHzまでのスイッチングにより、表面実装の小型インダクタを使用することができます。このEVキットは、完全実装・試験済みの表面実装型回路ボードです。

アプリケーション

  • 2セルおよび3セルバッテリ駆動アプリケーション
  • 高効率DC-DC昇圧コンバータ
  • パームトップコンピュータ
  • 正負LCDバイアス生成器
  • バラクタ同調ダイオードバイアス

MAX629_EVKIT
MAX629の評価キット
