MAX5938

製造中

RSENSE不要、過電圧保護付き、VIN変動の影響を受けない-48Vホットスワップコントローラ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 動作電圧：-10V～-80V
  • 外付けRSENSE不要
  • 大型パワーMOSFETを駆動
  • 通電中のバックプレーンへのホットプラグ時に突入電流スパイクを排除
  • 大きなVINステップ時に突入電流スパイクと負荷の降下を排除
  • 温度補正付き調整可能な回路ブレーカスレッショルド
  • トランジェント除去付きの回路ブレーカ障害
  • パワーMOSFETのオン前に短絡負荷を検出(Load Probe)
  • プログラマブルな負荷電圧スルーレートで突入電流を制御
  • 精度±2.4%、プログラマブルなオン/オフ電圧(UVLO)
  • トランジェント除去付きの過電圧フォルト保護
  • 自動再試行およびラッチフォルト管理を利用可能
  • 低自己消費電流：1mA

MAX5938は、-10V～-80Vのレイル用のホットスワップコントローラです。MAX5938によって、電源にグリッチを発生させずに、回路ラインカードを通電中のバックプレーンに安全にホットプラグすることができます。このデバイスは、RSENSEが不要で調整可能な回路ブレーカ機能を内蔵しています。

MAX5938は回路カードの電源投入を制御するため、突入電流が制限され、電源レイルのグリッチとボードコネクタ/部品の損傷が防止されます。起動前に、MAX5938は短絡状態の有無を検出するLoad Probe™試験を行います。短絡状態がない場合は、このデバイスは外付けMOSFETを段階的にオンにして、負荷がもたらす突入電流を制限します。外付けMOSFETが完全にエンハンスされると、MAX5938は外付けパワーMOSFETのRDS(ON)の電圧降下を監視して、過電流保護と短絡保護を行います。MAX5938は、過電流状態や短絡状態時に外付けMOSFETを急速にオフにする400mAの高速GATEプルダウンを備えています。

また、MAX5938は入力電圧(VIN)ステップからシステムを保護します。入力電圧ステップ時に、このデバイスは、負荷をシャットダウンせずに、負荷消費電流を安全なレベルまで制限します。また、このデバイスは、オン/オフ制御、選択可能なPGOOD出力極性、低電圧(UV)および過電圧(OV)保護も備えています。

このデバイスは、ラッチ(MAX5938L)または自動再試行(MAX5938A)フォルト管理を提供します。MAX5938AおよびMAX5938Lはともに16ピンQSOPパッケージで提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • ネットワークハブ、交換機、ルータ
  • ネットワークハブ、交換機、ルータ
  • サーバ
  • ソリッドステートブレーカ
  • テレコムラインカード
MAX5938
RSENSE不要、過電圧保護付き、VIN変動の影響を受けない-48Vホットスワップコントローラ

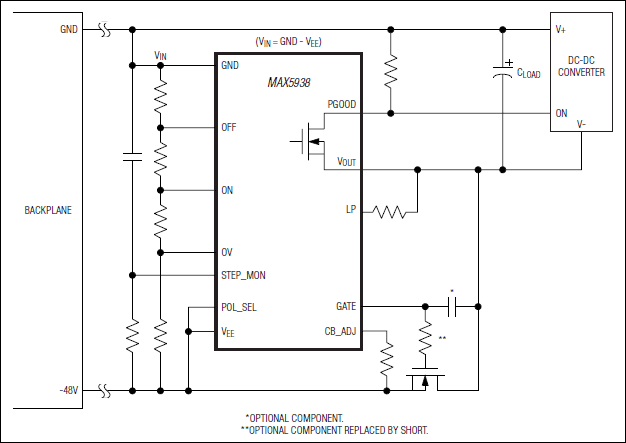

MAX5938：標準動作回路
