MAX5906

低電圧、デュアルホットスワップコントローラ/パワーシーケンサ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • +1V~+13.2V電源に対する安全なホットスワップ
    2.7V以上の入力が1つ必要
  • 低デフォルト電流制限スレッショルド:25mV
  • スタートアップ時の突入電流制限
  • サーキットブレーカ機能
  • 可変サーキットブレーカ/電流制限スレッショルド
  • VariableSpeed/BiLevelサーキットブレーカ応答
  • 自動再試行またはラッチ付きフォルト管理
  • オン/オフシーケンスプログラミング
  • ステータス出力がフォルト/安全状態を表示
  • 出力低電圧/過電圧の監視および/または保護
製品概要
show more Icon

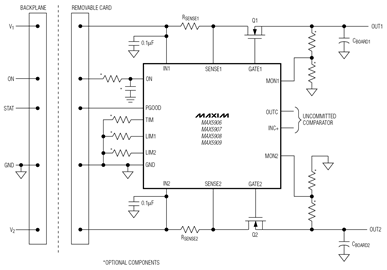

デュアルホットスワップコントローラのMAX5904~MAX5909は、デュアル電源システムを完全保護します。これらのデバイスは、+1V~+13.2Vの範囲にある2個の電源(ただし1つの電源が2.7V以上)のホットスワップを行なうもので、回路基板を通電状態のバックプレーンに対して安全に挿抜することができます。

回路基板のフィルタコンデンサは、放電すると、通電状態のバックプレーンを低インピーダンスにします。バックプレーンから回路カードに大きな突入電流が流れると、コネクタや部品が焼損したり、瞬時にバックプレーン電源が破損してシステムリセットに至る可能性があります。ホットスワップコントローラのMAX5904ファミリは、基板を挿入した際に電流をプリセット値に制限しながら出力電圧を徐々に立ち上げることによってこうした問題を防止し、システムを安全に安定化させることができます。スタートアップサイクルの完了後、2個の内蔵コンパレータが短絡と過電流フォルトに対するVariableSpeed/BiLevel™保護、およびシステムノイズと負荷トランジェントに対する耐性が作動します。フォルト状態が発生した場合は、負荷が遮断されます。MAX5905/MAX5907/MAX5909はフォルト後ラッチを解除する必要があり、MAX5904/MAX5906/MAX5908はフォルト後自動的に再始動します。

MAX5904ファミリには、部品点数や設計時間を削減するためのさまざまなオプションがあります。すべてのデバイスは、低コストの外付けNチャネルMOSFETのゲートを駆動するチャージポンプを内蔵しています。これらのデバイスは、スタートアップ電流の安定化および電流グリッチ保護などの機能を搭載し、外付けタイミング抵抗器とコンデンサが削除されています。MAX5906~MAX5909は、オープンドレインステータス出力、可変スタートアップタイマ、可変電流制限、汎用コンパレータ、および出力低電圧/過電圧監視を備えています。

MAX5904/MAX5905は、8ピンSOパッケージで提供されます。MAX5906~MAX5909は、省スペース16ピンQSOPパッケージで提供されます。

アプリケーション

  • 基地局用ラインカード
  • 活線挿抜ドータカード
  • ネットワークルータおよびスイッチ
  • PCI Express®アプリケーション
  • 電源シーケンシング
  • RAID
  • ソリッドステートブレーカ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5906EEE+
  • HTML
  • HTML
MAX5906EEE+T
  • HTML
  • HTML
MAX5906UEE+
  • HTML
  • HTML
MAX5906UEE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

MAX5908EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

zoom

MAX5908EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

機能と利点

  • 入力電圧
    • +5V、VIN1 (設定可変)
    • +1.8V、VIN2 (設定可変)
  • +5Vおよび+1.8Vに対する設定出力(+1.0V~+13.2Vの範囲で設定可能)
  • 最大10A出力電流能力に設定 (両チャネル)
  • 電流制限スレッショルド(10A):25mV
  • 独自の電流安定化方式の検証
  • 設定可能なスタートアップタイマ
  • 設定可能な電流制限
  • 設定可能な出力過電圧/低電圧監視(両チャネル)
  • パワーオンシーケンス
  • MAX5906、MAX5907、MAX5909の評価(ICの交換が必要)
  • MAX5904、MAX5905のエミュレート
  • 表面実装部品
  • 完全実装および試験済み

製品の詳細

MAX5908の評価キット(EVキット)は、電流制限およびVariable Speed/Bilevel™フォルト保護を提供する完全実装および試験済みの表面実装の、デュアルホットスワップコントローラ回路基板です。この回路は、16ピンQSOPパッケージのMAX5908 ICを使用して、入力を+1.0V~+13.2Vの範囲で設定することができます。

このEVキットは、+5Vおよび+1.8V入力用に設定されています。両入力は、最大10Aの出力電流用に設定されています。MAX5908は、2個のNチャネルMOSFETを制御し、両入力のスタートアップ中に電流を安定化させます。複数の設定が可能なため、MAX5908 IC特有の電流安定化回路をアプリケーションに合わせて調整することができます。電流制限および短絡保護機能を設定することが可能で、MAX5908のさまざまな機能の検証に使用されます。

このEVキットは、スタートアップタイマ設定、電流制限、および出力電圧監視用に複数の設定を備えています。また、このEVキットは、出力に対するパワーオンシーケンスを実行します。このEVキットは、MAX5908をMAX5906、MAX5907、またはMAX5909に置き換えれば、これらICの評価に使用することもできます。さらに、このEVキットを再設定して、デュアルMAX5904またはMAX5905ホットスワップコントローラ設計をエミュレートすることができます。

アプリケーション

  • 基地局用ラインカード
  • 活線挿抜ドータカード
  • ネットワークルータおよびスイッチ
  • ポータブルコンピュータ機器ベイ
  • 電源シーケンシング
  • RAID
  • ソリッドステートブレーカ

MAX5907EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

zoom

MAX5907EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

機能と利点

  • 入力電圧
    • +5V、VIN1 (設定可変)
    • +1.8V、VIN2 (設定可変)
  • +5Vおよび+1.8Vに対する設定出力(+1.0V~+13.2Vの範囲で設定可能)
  • 最大10A出力電流能力に設定 (両チャネル)
  • 電流制限スレッショルド(10A):25mV
  • 独自の電流安定化方式の検証
  • 設定可能なスタートアップタイマ
  • 設定可能な電流制限
  • 設定可能な出力過電圧/低電圧監視(両チャネル)
  • パワーオンシーケンス
  • MAX5906、MAX5907、MAX5909の評価(ICの交換が必要)
  • MAX5904、MAX5905のエミュレート
  • 表面実装部品
  • 完全実装および試験済み

製品の詳細

MAX5908の評価キット(EVキット)は、電流制限およびVariable Speed/Bilevel™フォルト保護を提供する完全実装および試験済みの表面実装の、デュアルホットスワップコントローラ回路基板です。この回路は、16ピンQSOPパッケージのMAX5908 ICを使用して、入力を+1.0V~+13.2Vの範囲で設定することができます。

このEVキットは、+5Vおよび+1.8V入力用に設定されています。両入力は、最大10Aの出力電流用に設定されています。MAX5908は、2個のNチャネルMOSFETを制御し、両入力のスタートアップ中に電流を安定化させます。複数の設定が可能なため、MAX5908 IC特有の電流安定化回路をアプリケーションに合わせて調整することができます。電流制限および短絡保護機能を設定することが可能で、MAX5908のさまざまな機能の検証に使用されます。

このEVキットは、スタートアップタイマ設定、電流制限、および出力電圧監視用に複数の設定を備えています。また、このEVキットは、出力に対するパワーオンシーケンスを実行します。このEVキットは、MAX5908をMAX5906、MAX5907、またはMAX5909に置き換えれば、これらICの評価に使用することもできます。さらに、このEVキットを再設定して、デュアルMAX5904またはMAX5905ホットスワップコントローラ設計をエミュレートすることができます。

アプリケーション

  • 基地局用ラインカード
  • 活線挿抜ドータカード
  • ネットワークルータおよびスイッチ
  • ポータブルコンピュータ機器ベイ
  • 電源シーケンシング
  • RAID
  • ソリッドステートブレーカ

MAX5906EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

zoom

MAX5906EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

機能と利点

  • 入力電圧
    • +5V、VIN1 (設定可変)
    • +1.8V、VIN2 (設定可変)
  • +5Vおよび+1.8Vに対する設定出力(+1.0V~+13.2Vの範囲で設定可能)
  • 最大10A出力電流能力に設定 (両チャネル)
  • 電流制限スレッショルド(10A):25mV
  • 独自の電流安定化方式の検証
  • 設定可能なスタートアップタイマ
  • 設定可能な電流制限
  • 設定可能な出力過電圧/低電圧監視(両チャネル)
  • パワーオンシーケンス
  • MAX5906、MAX5907、MAX5909の評価(ICの交換が必要)
  • MAX5904、MAX5905のエミュレート
  • 表面実装部品
  • 完全実装および試験済み

製品の詳細

MAX5908の評価キット(EVキット)は、電流制限およびVariable Speed/Bilevel™フォルト保護を提供する完全実装および試験済みの表面実装の、デュアルホットスワップコントローラ回路基板です。この回路は、16ピンQSOPパッケージのMAX5908 ICを使用して、入力を+1.0V~+13.2Vの範囲で設定することができます。

このEVキットは、+5Vおよび+1.8V入力用に設定されています。両入力は、最大10Aの出力電流用に設定されています。MAX5908は、2個のNチャネルMOSFETを制御し、両入力のスタートアップ中に電流を安定化させます。複数の設定が可能なため、MAX5908 IC特有の電流安定化回路をアプリケーションに合わせて調整することができます。電流制限および短絡保護機能を設定することが可能で、MAX5908のさまざまな機能の検証に使用されます。

このEVキットは、スタートアップタイマ設定、電流制限、および出力電圧監視用に複数の設定を備えています。また、このEVキットは、出力に対するパワーオンシーケンスを実行します。このEVキットは、MAX5908をMAX5906、MAX5907、またはMAX5909に置き換えれば、これらICの評価に使用することもできます。さらに、このEVキットを再設定して、デュアルMAX5904またはMAX5905ホットスワップコントローラ設計をエミュレートすることができます。

アプリケーション

  • 基地局用ラインカード
  • 活線挿抜ドータカード
  • ネットワークルータおよびスイッチ
  • ポータブルコンピュータ機器ベイ
  • 電源シーケンシング
  • RAID
  • ソリッドステートブレーカ

MAX5909EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

zoom

MAX5909EVKIT

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

MAX5906、MAX5907、MAX5908、MAX5909の評価キット

機能と利点

  • 入力電圧
    • +5V、VIN1 (設定可変)
    • +1.8V、VIN2 (設定可変)
  • +5Vおよび+1.8Vに対する設定出力(+1.0V~+13.2Vの範囲で設定可能)
  • 最大10A出力電流能力に設定 (両チャネル)
  • 電流制限スレッショルド(10A):25mV
  • 独自の電流安定化方式の検証
  • 設定可能なスタートアップタイマ
  • 設定可能な電流制限
  • 設定可能な出力過電圧/低電圧監視(両チャネル)
  • パワーオンシーケンス
  • MAX5906、MAX5907、MAX5909の評価(ICの交換が必要)
  • MAX5904、MAX5905のエミュレート
  • 表面実装部品
  • 完全実装および試験済み

製品の詳細

MAX5908の評価キット(EVキット)は、電流制限およびVariable Speed/Bilevel™フォルト保護を提供する完全実装および試験済みの表面実装の、デュアルホットスワップコントローラ回路基板です。この回路は、16ピンQSOPパッケージのMAX5908 ICを使用して、入力を+1.0V~+13.2Vの範囲で設定することができます。

このEVキットは、+5Vおよび+1.8V入力用に設定されています。両入力は、最大10Aの出力電流用に設定されています。MAX5908は、2個のNチャネルMOSFETを制御し、両入力のスタートアップ中に電流を安定化させます。複数の設定が可能なため、MAX5908 IC特有の電流安定化回路をアプリケーションに合わせて調整することができます。電流制限および短絡保護機能を設定することが可能で、MAX5908のさまざまな機能の検証に使用されます。

このEVキットは、スタートアップタイマ設定、電流制限、および出力電圧監視用に複数の設定を備えています。また、このEVキットは、出力に対するパワーオンシーケンスを実行します。このEVキットは、MAX5908をMAX5906、MAX5907、またはMAX5909に置き換えれば、これらICの評価に使用することもできます。さらに、このEVキットを再設定して、デュアルMAX5904またはMAX5905ホットスワップコントローラ設計をエミュレートすることができます。

アプリケーション

  • 基地局用ラインカード
  • 活線挿抜ドータカード
  • ネットワークルータおよびスイッチ
  • ポータブルコンピュータ機器ベイ
  • 電源シーケンシング
  • RAID
  • ソリッドステートブレーカ
