デュアル、8ビット、80Msps、電流出力DAC

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 8ビット、80MspsデュアルDAC
  • 低電力
    • 58mW (fCLK = 80MHz、IFS = 2mAにおいて)
  • 単一電源：2.7V～3.6V
  • 2.7V電源でフル出力スイング/ダイナミック性能
  • 優れたダイナミック性能
    • 66dBc SFDR (fOUT = 20MHzの場合)
  • プログラマブルなチャネル利得マッチング
  • 1.24Vの低ノイズバンドギャップリファレンス内蔵
  • 単一抵抗による利得制御
  • インタリーブデータモード
  • シングルエンドおよび差動クロック入力モード
  • 小型40ピンTQFNパッケージ(6mm x 6mm)
  • EVキットを提供(MAX5852のEVキット)

MAX5851は、デュアル、8ビット、80Msps、ディジタル-アナログコンバータ(DAC)で、広帯域通信システムにおいて優れたダイナミック性能を発揮します。このデバイスは、2個の8ビットDACコア、および1.24Vのリファレンスを内蔵しています。このコンバータは、シングルエンドおよび差動動作モードをサポートしています。MAX5851のダイナミック性能は、2.7V～3.6Vの全電源動作範囲で維持されます。アナログ出力は、-1.0V～+1.25Vのコンプライアンス電圧をサポートしています。

また、MAX5851は、I/Oピン数を削減するために、インタリーブデータモードで動作することもできます。このため、このコンバータは8ビットの単一バスでデータ更新することができます。

MAX5851は、0.05dBの16段階で、チャネル利得マッチングを±0.4dB以内にディジタル制御する機能を備えています。アナログ直交変調アプリケーションでは、チャネルマッチングによって側波帯抑制能力が向上します。1.24Vの内蔵バンドギャップリファレンスには制御アンプが搭載され、このアンプによって1個の抵抗により両チャネルを外部からフルスケール調整することができます。内部リファレンスをディセーブルして、外部リファレンスを高精度アプリケーション用に使用することができます。

MAX5851は、2mA～20mAのフルスケール電流出力を備え、2.7V～3.6Vの単一電源で動作します。このDACは、標準、低電力スタンバイ、および完全パワーダウンの3種類の電源制御動作モードをサポートしています。パワーダウンモード時には、動作電流は1µAまで低減します。

MAX5851は、エクスポーズドパッド(EP)付き、40ピンTQFNパッケージで提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。

ピン互換の高速/高解像度バージョンも提供されます。詳細については、MAX5852 (8ビット、165Msps)、MAX5854 (10ビット、165Msps)、およびMAX5853 (10ビット、80Msps)の各データシートを参照してください。｢Table 4 (表4)｣を参照してください。

アプリケーション

  • 通信：VSAT、LMDS、MMDS、WLAN、ポイント間マイクロ波リンク
  • ダイレクトデジタル合成(DDS)
  • 計測/ATE
  • 直交変調
  • ワイヤレス基地局
MAX5851
デュアル、8ビット、80Msps、電流出力DAC

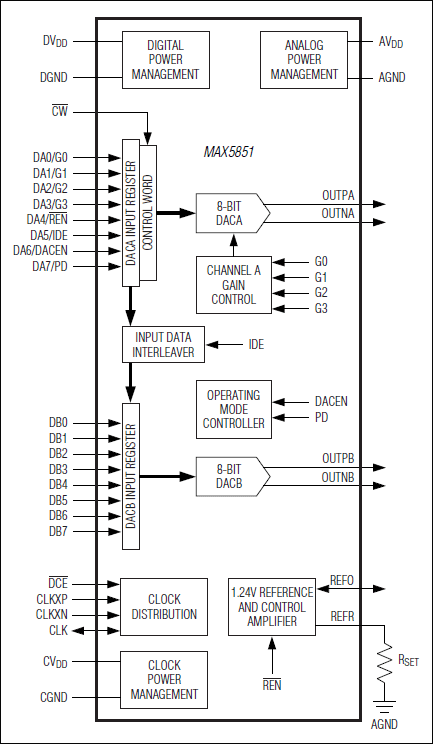

MAX5851：ピン配置
