製品概要

機能と利点

  • ワイパ位置は不揮発性メモリ(EEPROM)に記憶され、電源投入またはインタフェースコマンドで呼出し
  • 3mm x 3mm x 0.8mmの16ピンTQFNまたは14ピンTSSOPパッケージ
  • ±1 LSB INL、±0.5 LSB DNL (分圧器モード)
  • タップ位置:256
  • 全抵抗の温度係数:35ppm/℃
  • レシオメトリック温度係数:5ppm/℃
  • 全抵抗:10kΩ、50kΩ、および100kΩ
  • SPI対応のシリアルインタフェース
  • 信頼性
    • ワイパ記憶サイクル:200,000
    • ワイパデータ維持期間:50年
  • 単一電源動作電圧:+2.7V~+5.25V
  • EVキット入手可能

製品概要

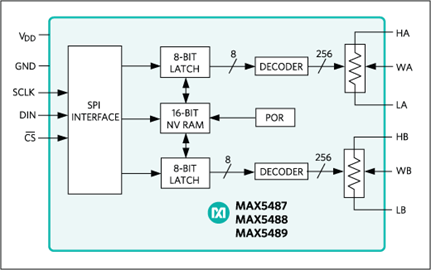

デュアル、リニアテーパ、ディジタルポテンショメータのMAX5487/MAX5488/MAX5489は、256のタップ位置のいずれかにワイパをプログラミングする、シンプルな3線式SPI™対応ディジタルインタフェースを備えた機械式ポテンショメータとして機能します。これらのディジタルポテンショメータは不揮発性メモリ(EEPROM)を備えており、電源を投入するとワイパが以前記憶された位置に戻ります。

MAX5487は10kΩの全抵抗を備え、MAX5488とMAX5489はそれぞれ50kΩおよび100kΩの抵抗を備えています。これらのデバイスは全抵抗で35ppm/℃の低い温度係数を持ち、+2.7V~+5.25Vの単一電源で動作します。

MAX5487/MAX5488/MAX5489は、3mm x 3mm x 0.8mmの16ピンTQFNまたは14ピンTSSOPパッケージで提供されます。各デバイスは、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • オーディオ音量調整
  • LCDスクリーン調整
  • 低ドリフトプログラマブルフィルタ
  • 低ドリフトプログラム可能な利得アンプ
  • メカニカルポテンショメータ置換品

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

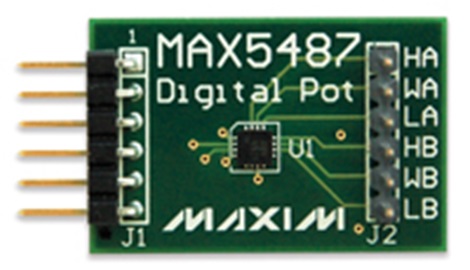

評価キット (3)

ツールおよびシミュレーション

IBISモデル

おすすめ製品

MAX5487 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX5487ETE+ 材料宣誓書(MD) 信頼性データ 16-LFCSP-3X3X0.75
MAX5487ETE+T 材料宣誓書(MD) 信頼性データ 16-LFCSP-3X3X0.75
MAX5487EUD+ 材料宣誓書(MD) 信頼性データ Thin Shrink Small-Outline Package
MAX5487EUD+T 材料宣誓書(MD) 信頼性データ Thin Shrink Small-Outline Package
ウェハ・ファブリケーション・データ MAX5487 Reliability Data
