MAX5477

製造中

デュアル、256タップ、不揮発性、I²Cインタフェース、デジタルポテンショメータ

業界最小、3mm x 3mmのTQFN、デュアル、256タップデジタルポテンショメータ

データシート (Rev. 5) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電源投入時に不揮発性メモリからワイパ位置を呼出し
  • EEPROM書込み保護
  • 3mm x 3mm x 0.8mmの小型、TQFNパッケージ
  • 全抵抗温度係数：70ppm/℃
  • レシオメトリック温度係数：10ppm/℃
  • 400kbpsの高速I²C対応シリアルインタフェース
  • 自己消費電流：1µA (max)
  • 単一電源動作：+2.7V～+5.25V
  • ポテンショメータ当りのタップ位置数：256
  • 分圧器モードでのDNL：±0.5 LSB
  • 分圧器モードでのINL：±1 LSB
  • EVキット入手可能
MAX5477
デュアル、256タップ、不揮発性、I²Cインタフェース、デジタルポテンショメータ

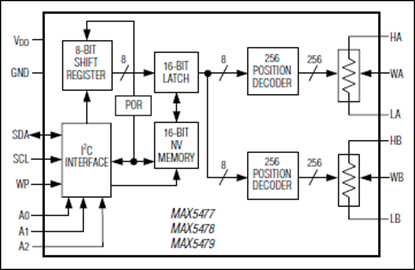

MAX5477、MAX5478、MAX5479：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

デザイン・ノート 1

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・ポテンショメータ 3
MAX5417
製造中 256タップ、不揮発性、I²Cインタフェース、デジタルポテンショメータ
MAX5419
製造中 256タップ、不揮発性、I²Cインタフェース、デジタルポテンショメータ
MAX5422
製造中 256タップ、不揮発性、SPIインタフェース、デジタルポテンショメータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX5478EVCMODU

MAX5477、MAX5478、およびMAX5479の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • 電源投入時に不揮発性メモリからワイパ位置を呼出し
  • 単一電源動作：2.7V～5.25V
  • デバイスアドレスを設定可能
  • I²C対応のシリアルインタフェース
  • 使いやすいメニュー方式のソフトウェア
  • Windows 98/2000/XPベースのソフトウェアおよびデモ用PCBを同梱
  • MAX5477/MAX5478/MAX5479を評価
  • 実装および試験済み

製品詳細

MAX5478の評価システム(EVシステム)は、MAX5478の評価キット(EVキット)と、対になるコマンドモジュールインタフェースボード(CMODUSB)から構成されています。

MAX5478のEVキットは、50kΩのリニアテーパ、デュアルディジタルポテンショメータのMAX5478を備える完全実装および試験済みPCボードです。MAX5478 ICは、電源投入時の初期化用にポテンショメータのワイパ位置を保存するための不揮発性EEPROMを内蔵しています。このEEPROMは最高400kbpsの速度で伝送するI²C*対応のシリアルインタフェースを通じて設定されます。3つの入力端子を合計8通りの独自のアドレスの組合せ用に構成して、MAX5478のアドレスを設定することができます。また、MAX5478のEVキットを使って、デュアルディジタルポテンショメータのMAX5477 (10kΩ)またはMAX5479 (100kΩ)を評価することもできます。

このEVキットは、MAX5478の機能を実行するための専門ユーザインタフェースを備えるWindows® 98/2000/XPベースのソフトウェアも同梱しています。このプログラムはメニュー方式で、制御ボタンとトラックバーを備えるグラフィカルユーザインタフェース(GUI)を提供します。

CMODUSBコマンドモジュールによって、パソコン(PC)はUSBポートを通じてI²C 2線式インタフェースをエミュレートすることができます。PC対応の総合EVキットについては、MAX5478EVCMODUをお求めください。CMODUSBコマンドモジュールまたはI²C対応2線式インタフェースシステムをマキシムEVシステムとともに購入済みの場合は、MAX5478EVKITをお求めください。

アプリケーション

  • 液晶ディスプレイ(LCD)コントラスト制御
  • 低ドリフトプログラム可能な利得アンプ
  • メカニカルポテンショメータ置換品
  • 音量調整

MAX5478EVKIT

MAX5477、MAX5478、およびMAX5479の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • 電源投入時に不揮発性メモリからワイパ位置を呼出し
  • 単一電源動作：2.7V～5.25V
  • デバイスアドレスを設定可能
  • I²C対応のシリアルインタフェース
  • 使いやすいメニュー方式のソフトウェア
  • Windows 98/2000/XPベースのソフトウェアおよびデモ用PCBを同梱
  • MAX5477/MAX5478/MAX5479を評価
  • 実装および試験済み

製品詳細

MAX5478の評価システム(EVシステム)は、MAX5478の評価キット(EVキット)と、対になるコマンドモジュールインタフェースボード(CMODUSB)から構成されています。

MAX5478のEVキットは、50kΩのリニアテーパ、デュアルディジタルポテンショメータのMAX5478を備える完全実装および試験済みPCボードです。MAX5478 ICは、電源投入時の初期化用にポテンショメータのワイパ位置を保存するための不揮発性EEPROMを内蔵しています。このEEPROMは最高400kbpsの速度で伝送するI²C*対応のシリアルインタフェースを通じて設定されます。3つの入力端子を合計8通りの独自のアドレスの組合せ用に構成して、MAX5478のアドレスを設定することができます。また、MAX5478のEVキットを使って、デュアルディジタルポテンショメータのMAX5477 (10kΩ)またはMAX5479 (100kΩ)を評価することもできます。

このEVキットは、MAX5478の機能を実行するための専門ユーザインタフェースを備えるWindows® 98/2000/XPベースのソフトウェアも同梱しています。このプログラムはメニュー方式で、制御ボタンとトラックバーを備えるグラフィカルユーザインタフェース(GUI)を提供します。

CMODUSBコマンドモジュールによって、パソコン(PC)はUSBポートを通じてI²C 2線式インタフェースをエミュレートすることができます。PC対応の総合EVキットについては、MAX5478EVCMODUをお求めください。CMODUSBコマンドモジュールまたはI²C対応2線式インタフェースシステムをマキシムEVシステムとともに購入済みの場合は、MAX5478EVKITをお求めください。

アプリケーション

  • 液晶ディスプレイ(LCD)コントラスト制御
  • 低ドリフトプログラム可能な利得アンプ
  • メカニカルポテンショメータ置換品
  • 音量調整
MAX5478EVCMODU
MAX5477、MAX5478、およびMAX5479の評価キット/評価システム
MAX5478EVKIT
MAX5477、MAX5478、およびMAX5479の評価キット/評価システム
