MAX5426

プログラマブル計測アンプ用、高精度抵抗ネットワーク

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

1 1, 1900 ellipse 日本語

MAX5426: プログラマブル計測アンプ用、高精度抵抗ネットワーク Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 185.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格 最低価格：$5.06
特長
  • 微分利得：AV = 1、2、4、8
  • 利得精度：0.025%、0.09%、または0.5%
  • ±5V～±15Vデュアル電源動作
  • 低消費電流：36µA
  • 簡単なCMOS/TTLロジック対応2線式パラレルインタフェース
  • 省スペース14ピンTSSOPパッケージ(6.4mm x 5mm)
  • 差動アンプの出力を補償するOFFSETピン
製品概要
show more Icon

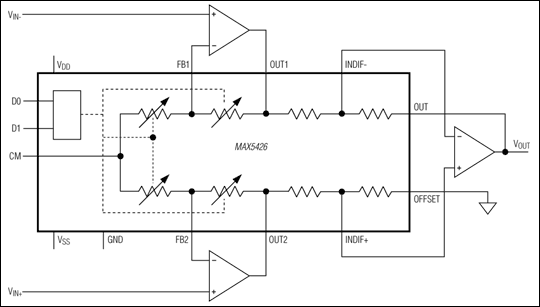

MAX5426は、プログラマブル計測アンプ用に最適化された高精度抵抗器ネットワークです。このデバイスは、±5V～±15Vデュアル電源で動作し、消費電流は40µA以下です。3個のオペアンプで構成される従来の計測アンプトポロジで使用するよう設計されたこのデバイスは、工業用拡張温度範囲(-40℃～+85℃)での精度が0.025% (Aグレード)、0.09% (Bグレード)、または0.5% (Cグレード)で、非反転利得が1、2、4、および8です。MAX5426は、6.4mm x 5mmの14ピンTSSOPパッケージで提供されます。

アプリケーション

  • RFパワーアンプの利得制御
  • 汎用プログラマブル計測アンプ
  • 高精度デュアルアッテネータ
