製品概要

機能と利点

  • 設定可能な出力アンプ付きの4つの12ビットDAC
  • 電源:+5V単一
  • 低消費電流:0.85mA (通常動作)、10µA (シャットダウンモード)
  • パッケージ:20ピンSSOP
  • パワーオンリセットで全てのレジスタおよびDACをゼロにクリア
  • シャットダウン前の最後の状態を記憶
  • SPI/QSPIおよびMICROWIREコンパチブル
  • 3線式シリアルインタフェースを通じてDACを同時または独立に制御
  • ユーザプログラマブルディジタル出力

製品概要

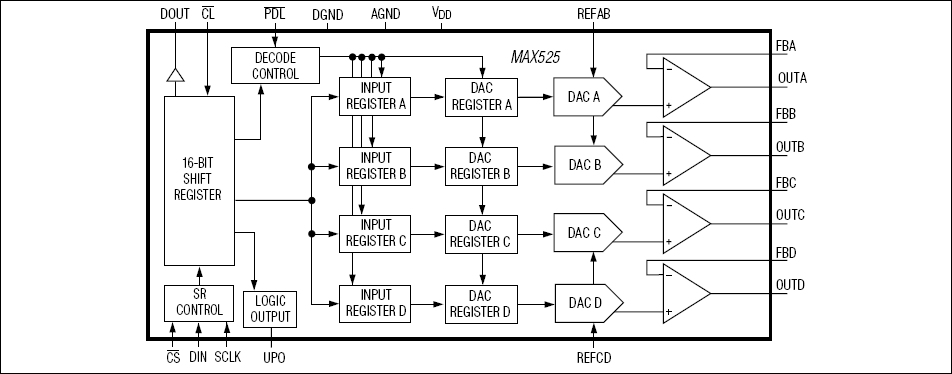

MAX525は4つのローパワー電圧出力12ビットディジタル-アナログコンバータ(DAC)と4つの高精度出力アンプを省スペースの20ピンパッケージに内蔵しています。4つの電圧出力に加えて、各アンプの負入力もユーザが使えます。これにより特定の利得設定、リモートセンシングおよび大出力駆動能力の実現が簡単になるため、MAX525は工業用プロセス制御アプリケーションに最適です。その他の特長としてはソフトウェアシャットダウン、ハードウェアシャットダウンロックアウト、全てのレジスタおよびDACをゼロにクリアするアクティブローリセット、ユーザプログラマブルロジック出力およびシリアルデータ出力等が挙げられます。

各DACは入力レジスタにDACレジスタが続く構成のダブルバッファ付入力を備えています。16ビットのシリアルワードでデータが各入力/DACレジスタにロードされます。シリアルインタフェースはSPI™/QSPI™およびMICROWIRE™とコンパチブルです。入力およびDACレジスタは単一のソフトウェアコマンドでそれぞれ独立に、あるいは同時に更新することができます。DACレジスタは3線式シリアルインタフェースで同時に更新することができます。全てのロジック入力はTTL/CMOSロジックコンパチブルです。

アプリケーション

  • 自動試験装置(ATE)
  • デジタルオフセットおよび利得調整
  • 産業用プロセス制御
  • マイクロプロセッサ制御のシステム
  • 動作制御
  • 遠隔産業用制御
